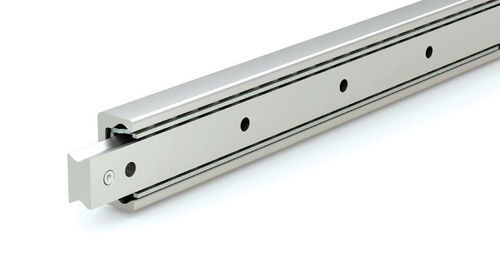

Glissière linéaire для выдвижного ящика SDP series

высокая нагрузкакоррозионностойкая

Обзор
Шариковые направляющие для ящиков с частичным выдвижением повышенной прочности (серия SDP) — это телескопические стальные рельсовые сборки с внутренним скользящим элементом, кулисной клеткой с шариками и закалёнными внешними рельсами. Конструкция с частичным выдвижением позволяет опорной платформе выдвигаться только на часть длины рельса, при этом оставаться поддерживаемой внутри корпуса для компактности и устойчивости. Серия SDP от PBC Linear используется как самостоятельная направляющая с частичным выдвижением и как модуль для заднего, фронтального и бокового монтажа.

Ключевые преимущества

• Частичное выдвижение для направленного перемещения там, где полный выдвиг не требуется
• Компактный габарит упрощает интеграцию в рамы и шкафы
• Корпус из закалённой стали с коррозионно-стойким покрытием
• Прецизионное шариковое руководство для плавной и повторяемой работы под нагрузкой

Применение

• Поддоны станков, отсеки для инструментов и выдвижные ящики оборудования
• Сервисные панели и двери доступа к машинам
• Системы автоматизации, промышленное хранение и стеллажи
• Лёгкое подвижное оборудование и шкафы в стойках с ограниченным ходом

Примеры продукции (представительные)

• Steel Drawer Slide SDP43S-1970 — Partial Extension — Размер: 43 mm — Ход: 1013 mm
• Steel Drawer Slide SDP43S-1890 — Partial Extension — Размер: 43 mm — Ход: 963 mm
• Steel Drawer Slide SDP43S-1810 — Partial Extension — Размер: 43 mm — Ход: 928 mm
• Steel Drawer Slide SDP43S-1730 — Partial Extension — Размер: 43 mm — Ход: 878 mm

Характеристики / технические спецификации

• Конструкция: телескопическая стальная направляющая с частичным выдвижением, внутренним скользящим элементом и прецизионной шариковой клеткой
• Максимальный ход: До 1013 mm
• Доступные длины рельса: 130 mm — 1970 mm
• Типичный профиль: ширина рельса 43 mm (пример серии SDP)
• Грузоподъёмность: Поддерживает до 24 230 N
• Материал: закалённые стальные рельсы
• Покрытие: коррозионно-стойкая отделка
• Направление: прецизионное шариковое руководство для плавного и повторяемого движения
• Сценарии применения: поддоны станков, сервисные панели, отсеки оборудования, системы автоматизации, промышленное хранение, двери доступа, подвижное оборудование
