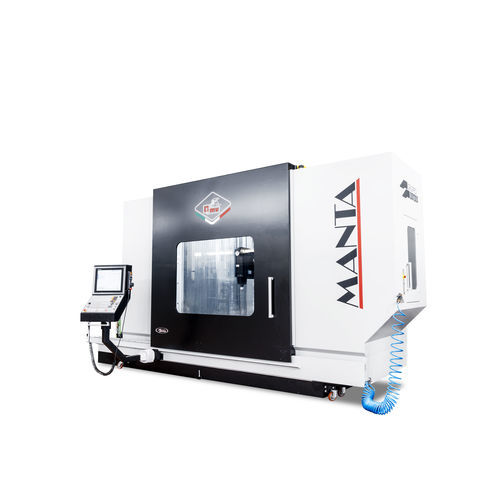

Обрабатывающий центр 5 осей MANTA

вертикальныйдля сталидля алюминия

Обзор продукта
MANTA — это фрезерный центр с неподвижным столом и подвижной колонной, предназначенный для точной и настраиваемой обработки при компактном занимаемом пространстве. Жёсткая конструкция box-in-box и приводы с прецизионными шариковинтовыми парами обеспечивают стабильное поведение при температурных изменениях и режущих нагрузках. Рабочая область настраивается, интеграция поворотного стола обеспечивает возможность 5-осевой обработки. Широкий выбор аксессуаров и систем зажима упрощает интеграцию в производственный цикл.

Ключевые особенности

• Жёсткая конструкция фиксированный стол / подвижная колонна
• Вертикальная, поперечная и продольная оси с прецизионными шариковинтовыми передачами
• Колонна, салазки и рам выполнены с крупными сечениями и рёбрами жёсткости для структурной стабильности
• Настраиваемая рабочая зона
• Опция интеграции поворотного стола для 5-осевой обработки
• Широкий выбор аксессуаров и решений для зажима

Особенности компоновки

• Станина и стол выполнены в виде моноблочной конструкции
• Колонна / салазки / рам: конструкция box-in-box
• Конструкция допускает установку без фундаментов
• Минимальные требования к занимаемой площади
• Эргономичный доступ к рабочей зоне

Области применения

• Общее машиностроение
• Автомобильные компоненты
• Производство лёгких металлических деталей
• Оснастка, пресс-формы и приспособления

Дополнительные функциональные сведения

• Разработан для удобства эксплуатации и обслуживания
• Подходит для высокоточных операций
• Доступен в мультизадачных конфигурациях и с различными головками (включая вертикальную головку с мотор-шпинделем)

Технические характеристики

• Ход по продольной оси (X): 2 200 • 2 600 • 3 000 мм
• Ход по поперечной оси (Y): 900 мм
• Ход по вертикальной оси (Z): 1 000 мм
• Подачи: 0 ÷ 40 000 мм/мин (по источнику)
• Шпиндель: до 47 кВт • 190 Нм • до 22 000 об/мин
• Варианты конуса шпинделя: HSK-63A • ISO40 • HSK-100A • ISO50
• Приводы осей: прецизионные шариковинтовые пары на осях X, Y и Z
• Структурные особенности: моноблочная станина/стол; колонна/салазки/рам box-in-box; рёберные симметричные структуры для тепловой и механической стабильности
• Функциональные возможности: настраиваемая рабочая зона; опция поворотного стола для 5-осевой обработки
