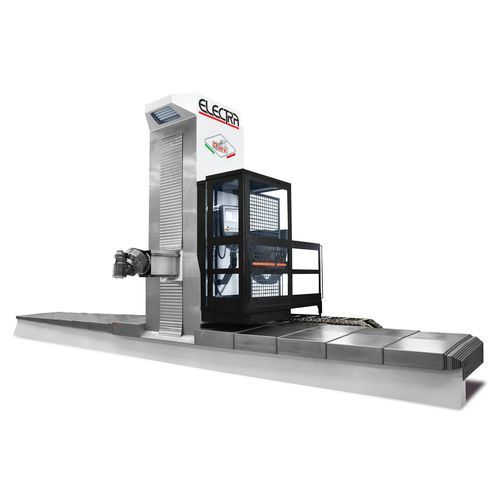

Обрабатывающий центр 3 оси ELECTRA

5 осей6 осейуниверсальный

Описание
ELECTRA — фрезерный центр с подвижной колонной и конструкцией box-in-box, разработанный для универсальной эксплуатации и удобного доступа, с возможностью многозонной конфигурации. Вертикальная и поперечная оси оснащены прецизионными шарико-винтовыми передачами с циркуляцией. Продольное перемещение осуществляется двойным мотор-редукторным агрегатом с водяным охлаждением. Колонна, каретка и салазки крупногабаритные и усилены ребрами; симметричные конструкции обеспечивают стабильное температурное поведение и повторяемость при изменениях температуры и нагрузках в процессе обработки. Рабочий стол полностью настраиваемый.

Эксплуатационные характеристики и конфигурации
Можно устанавливать поворотные столы, ротобалансирующие узлы, приспособления и транспортировочные кубы; по запросу машина может быть настроена на несколько рабочих зон. Интегрированная закрытая платформа на колонне развязана (снижение вибрации), обеспечивает хорошую видимость рабочей зоны и защиту от стружки и СОЖ. Подходит для 3‑ и 5‑осевой обработки, где требуются повторяемость, надёжность и стабильность характеристик во времени; применима в aerospace, машиностроении, автомобильной отрасли, производстве пресс‑форм и высокоточной структурной обработке.

Применения

• Automotive
• Aviation
• General engineering
• Power generation
• Space

Головки и мультизадачные решения (примеры)

• TMT – Универсальная головка с торк‑моторами: пример конфигурации до 750 Nm, до 47 kW; скорости указаны в технической документации.
• TUBE – Двухвращающаяся головка с мотор- шпинделем: примерные значения вариируются (например 190 Nm, 47 kW, до 18 000 rpm в некоторых конфигурациях).
• TWE – Вилочная головка с мотор‑шпинделем: пример (например 280 Nm, 63 kW, до 10 000 rpm).
• TET – Универсальная головка с непрерывным позиционированием и мотор‑шпинделем (например 980 Nm, 60 kW, 5 000 rpm в отдельных конфигурациях).
• TPS/TPM – Угловые/удлинительные головки и удлинители шпинделя: решения для специфичных операций и увеличенного радиуса действия; различные мощности, крутящие моменты и скорости доступны в зависимости от выбранной головки.

Документация
Брошюра продукта доступна по запросу (ссылка в описании не указывается).

Технические характеристики / спецификации

• Тип: фрезерный центр с подвижной колонной, конструкция box-in-box.
• Оси: вертикальная и поперечная оси с прецизионными шарико-винтовыми передачами.
• Продольная ось: двойной мотор-редукторный агрегат с водяным охлаждением.
• Колонна/каретка/салазки: рассчитаны по размерам и усилены ребрами; симметричные конструкции для стабильного температурного поведения.
• Рабочий стол: полностью настраиваемый; возможность установки поворотных столов, ротобалансирующих узлов, приспособлений и транспортировочных кубов.
• Платформа: интегрированная закрытая платформа на колонне, развязана (снижение вибрации), защита от стружки и СОЖ, хорошая видимость рабочей зоны.
• Конфигурации: возможна многозонная работа и мультизачные решения (широкий выбор головок и аксессуаров).
• Продольный ход: 4 000–16 000 мм (указанный диапазон ориентировочен в соответствии с конфигурациями).
• Поперечный ход: 1 400–1 600 мм (ориентировочный диапазон).
• Вертикальный ход: 2 100–2 600 мм (ориентировочный диапазон).
• Подачи: 0–30 000 мм/мин (ориентировочное значение в технических данных).
• Шпиндель (пример): до 50 kW • 750 Nm • 22 000 rpm (тип и размеры зависят от конфигурации).
• Доступные конусы шпинделя: HSK-63A, ISO40, HSK-100A, ISO50 (в зависимости от головки и конфигурации).
• Подходит для 3‑ и 5‑осевой обработки, где требуются повторяемость, надёжность и стабильность характеристик.
• Производитель: Omv.
