Обрабатывающий центр 3 оси DINAMIKA

5 осей6 осейуниверсальный

Обзор продукта

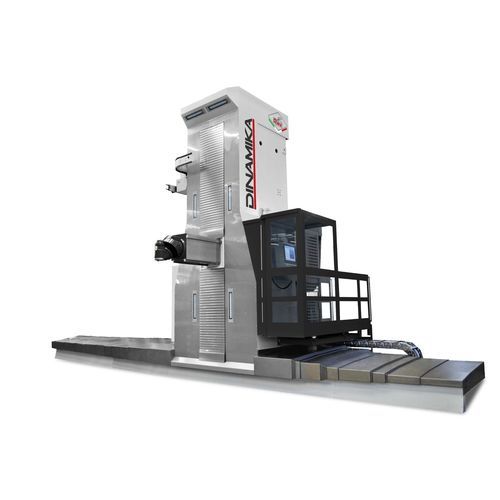

Высокоскоростной, высокодинамичный обрабатывающий центр с подвижной колонной и конструкцией box-in-box, разработанный для обеспечения структурной жёсткости, высокой скорости и точности обработки. Вертикальная и поперечная оси оснащены прецизионными шариковинтовыми передачами, продольная ось приводится в движение двойной водоохлаждаемой мотор-редукторной группой. Колонна, салазки и ползун имеют увеличенные размеры и рёбра жёсткости; симметричные конструкции обеспечивают стабильное поведение при температурных изменениях и нагрузках резания.

Ключевые характеристики

• Конструкция box-in-box для высокой структурной жёсткости
• Подвижная колонна (напольная машина с подвижной колонной)
• Прецизионные шариковинтовые передачи на вертикальной и поперечной осях
• Двойная водоохлаждаемая мотор-редукторная группа для продольной оси
• Колонна-салазки-ползун увеличенных размеров, с рёбрами и симметричной компоновкой
• Закрытая, развязанная интегрированная платформа в колонне для видимости оператора и защиты от стружки и СОЖ
• Широкий спектр конфигураций: фрезерные головки, ходы, столы, паллеты
• Решения mill/turn: поворотные столы, наклонно-поворотные столы, уголки, зажимные кубы и несколько конфигураций рабочей зоны
• Возможна интеграция автоматизации
• Термоcтабилизация рабочей зоны по запросу

Области применения

• Аэрокосмическая промышленность
• Формы и штампы
• Общая машиностроительная промышленность
• Энергетика
• Автомобильная промышленность
• Космическая отрасль

Ходы осей (примеры)
Продольная ось: 4 500 ÷ 20 500 mm • 177.17 ÷ 807.09 In
Поперечная ось: 1 600 ÷ 1 800 mm • 62.99 ÷ 70.87 In
Вертикальная ось: 2 600 ÷ 4 100 mm • 102.36 ÷ 161.41 In

Подачи
0 ÷ 30 000 mm/1' • 0 ÷ 1 181.10 In/1'

Шпиндель
До 60 kW • 1 070 Nm • до 22 000 rpm
Варианты конусов шпинделя: HSK-63A • ISO40 • HSK-100A • ISO50

Мультизадачность / Доступные головки (примеры)
Рабочая зона и конфигурация головок высоко настраиваемы. Примеры доступных головок и показателей производительности включают:

• TPM — прямая удлинённая головка: крутящий момент до 1 120 Nm; мощность до 60 kW; скорость до 5 000 rpm; конус ISO50
• TPS — удлинённая угловая головка: крутящий момент до 200 Nm; мощность до 15 kW; скорость до 4 000 rpm; конус ISO40
• TMT — универсальная головка с моментными моторами: примеры ~1 120 Nm / мощность до 60 kW / скорость до 5 000 rpm; варианты 280 Nm / 63 kW / скорость до 10 000 rpm; конусы ISO50 / HSK-100A
• TWE — би-ротационная головка с мотор-шпинделем: примерный крутящий момент 190 Nm; мощность до 60 kW; скорость до 18 000 rpm; конусы HSK-63A / HSK-100A
• TET — универсальная головка с непрерывным позиционированием и мотор-шпинделем (различные комбинации момента/мощности/скорости)
• Вилочные головки и другие головки на базе мотор-шпинделя для специфических мультизадачных потребностей

Конструкция и тепловая стабильность
Конструкция box-in-box и симметричные ребристые элементы обеспечивают жёсткость и стабильное тепловое поведение под нагрузками резания. Продольная ось приводится двойной водоохлаждаемой мотор-редукторной группой; вертикальная и поперечная оси используют прецизионные шариковинтовые передачи. Термоcтабилизация рабочей зоны доступна по запросу.

Рабочая зона и безопасность оператора
Закрытая платформа, интегрированная и развязанная в колонне, снижает вибрации; обеспечивает хорошую видимость и защиту от стружки и СОЖ при сохранении безопасности оператора.

Кастомизация и автоматизация
Рабочая зона полностью настраиваемая (несколько решений стол/паллет/оснастки); возможна интеграция автоматизации.

Технические характеристики

• Коммерческое наименование: DINAMIKA
• Тип машины: обрабатывающий центр с подвижной колонной (floor-type moving column)
• Конструкция: box-in-box; симметричная, ребристая колонна-салазки-ползун
• Продольный ход: 4 500 ÷ 20 500 mm (177.17 ÷ 807.09 In)
• Поперечный ход: 1 600 ÷ 1 800 mm (62.99 ÷ 70.87 In)
• Вертикальный ход: 2 600 ÷ 4 100 mm (102.36 ÷ 161.41 In)
• Подачи: 0 ÷ 30 000 mm/1'
• Шпиндель (примеры): до 60 kW • до 22 000 rpm • 1 070 Nm
• Конусы шпинделя: HSK-63A, ISO40, HSK-100A, ISO50
• Системы привода: прецизионные шариковинтовые передачи (вертикаль/поперечность), двойная водоохлаждаемая мотор-редукторная группа (продольность)
• Возможности мультизадачности: решения mill/turn, широкий набор головок и моторизаций (TPM, TPS, TMT, TWE, TET и пр.)
• Автоматизация: поддерживается
• Опция: термостабилизация рабочей зоны
• Рабочая зона: настраивается с помощью поворотных/наклонно-поворотных столов, уголков, зажимных кубов и множества конфигураций
