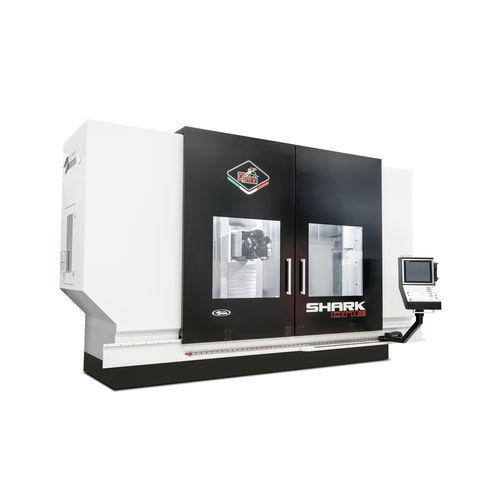

Обрабатывающий центр 5 осей SHARK ONE

универсальныйдля сталидля алюминия

Обзор
SHARK — высокоточный фрезерно-расточной центр с неподвижным столом и подвижной колонной, выполненный по схеме box-in-box для обеспечения жёсткости конструкции и хорошей доступности. Вертикальная и поперечная оси снабжены прецизионными шарико-винтовыми передачами; продольное перемещение реализовано с помощью двойного водоохлаждаемого мотор-редукторного агрегата. Колонна, суппорт и шток щедро размерены и усилены ребрами; симметричные конструкции сохраняют стабильность поведения при температурных изменениях и усилиях обработки. Рабочая зона полностью настраиваема.

Ключевые характеристики

• Конфигурация: неподвижный стол, подвижная колонна, конструкция box-in-box.
• Ложе и стол выполнены как единая монолитная структура (monobloc).
• Колонна / суппорт / шток в конструкции box-in-box для повышенной жёсткости.
• Вертикальная и поперечная оси с прецизионными шарико-винтовыми передачами.
• Продольная ось приводится в движение двойным водоохлаждаемым мотор-редукторным агрегатом.
• Возможность фрезерно-варительных (mill/turn) решений и интеграции поворотных столов в рабочую поверхность.
• Готовность к автоматизации: возможна фронтальная автоматизация и закрытый кожух для удержания стружки и СОЖ.
• Опция интеграции операторской кабины непосредственно в колонну для улучшения обзора и безопасности.

Применения и конфигурации

• Мультитасковые решения для отраслей: энергетика, машиностроение, штамповка и аэрокосмическая промышленность.
• Настраиваемые рабочие зоны: поворотные столы, делительные головки, задняя бабка, зажимные кубы и другие конфигурации по запросу.

Перемещения машины / номинальные значения
Продольная ось: 3.000 ÷ 6.000 mm — 118.11 ÷ 236.22 In
Поперечная ось: 1.200 ÷ 1.400 mm — 47.24 ÷ 55.12 In
Вертикальная ось: 1.600 mm — 62.99 In

Шпиндель, подачи и варианты конуса
Шпиндель: до 50 kW • 750 Nm • 22.000 rpm
Подачи: 0 ÷ 30.000 mm/1` (значения указаны на странице)
Варианты шпиндельного конуса: HSK-63A • ISO40 • HSK-100A • ISO50

Доступные головы / варианты мультитаскинга

• TMT — универсальная голова с моментными моторами (пример конфигурации).
• TVE — вертикальная голова с мотор-шпинделем (пример конфигурации).
• TET — универсальная голова с непрерывным позиционированием и мотор-шпинделем (пример конфигурации).
• TWE — вилкаобразная голова с мотор-шпинделем (пример конфигурации).
• TUBE — бивращающаяся голова с мотор-шпинделем (пример конфигурации).

Прочие замечания
Машина позиционируется как гибкое и производительное решение, способное сочетать фрезерные и токарные операции и интегрироваться в автоматизированные производственные ячейки; полная настройка рабочей зоны и множество опций инструмента/голов доступны по запросу.

Технические характеристики

• Тип машины: центр обработки с фиксированным столом и подвижной колонной, конструкция box-in-box.
• Ложе/стол: моноблоковая конструкция.
• Колонна / суппорт / шток: box-in-box, ребристые и щедро размерены для термической и механической стабильности.
• Продольный ход: 3.000 ÷ 6.000 mm (118.11 ÷ 236.22 in).
• Поперечный ход: 1.200 ÷ 1.400 mm (47.24 ÷ 55.12 in).
• Вертикальный ход: 1.600 mm (62.99 in).
• Продольный привод: двойной водоохлаждаемый мотор-редукторный агрегат.
• Приводы вертикали и поперечины: прецизионные шарико-винтовые передачи.
• Шпиндель: до 50 kW, до 750 Nm, до 22.000 rpm (значения на странице).
• Шпиндельные кониусы: HSK-63A, ISO40, HSK-100A, ISO50.
• Подачи: до значений, указанных на странице (0 ÷ 30.000 mm/1`).
• Мультитаскинг: фрезерно-токарная конфигурация; поворотные столы, делительные головки, задняя бабка и различные зажимные решения доступны.
• Автоматизация: возможна фронтальная и полная интеграция автоматизации; закрытый кожух для стружки и СОЖ.
• Производитель (указан на странице): Omv.
