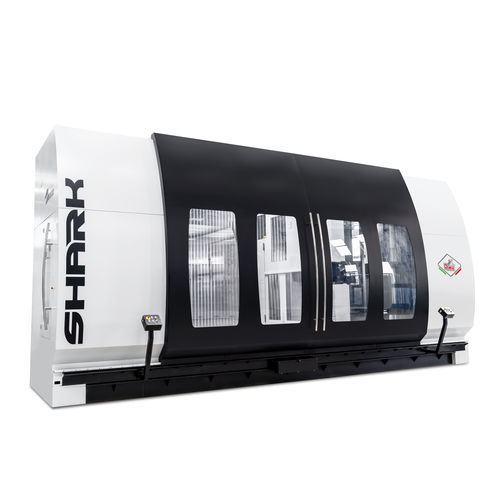

Обрабатывающий центр 5 осей SHARK

универсальныйдля сталидля алюминия

Описание
SHARK ONE — компактный обрабатывающий центр с подвижной колонной и конструкцией «коробка в коробке». Более компактная компоновочная версия линейки SHARK, оснащённая подвижной колонной и фиксированным столом. Конструкция «коробка в коробке» обеспечивает жёсткость и геометрическую точность даже для сложных деталей и при обработке до 5 осей. Вертикальная и поперечная оси оснащены прецизионными шарико-винтовыми парами. Продольное движение реализовано с помощью шарико-винтовых пар или двойного мотор-редукторного блока с водяным охлаждением. Колонна, салазки и большой каретный узел щедро рассчитаны и ребрены; структуры симметричны для обеспечения стабильного поведения независимо от температурных изменений и нагрузок при обработке. Опорная плита для заготовки полностью настраиваемая.

Эксплуатационные особенности и преимущества
Предназначен для предприятий, которые ищут надёжность и гибкость при ограниченной производственной площади. SHARK ONE можно конфигурировать с различными типами головок и оснащения; подходит для общего машиностроения, изготовления пресс-форм и промышленных компонентов. Возможность интеграции поворотных столов и настройки нескольких рабочих зон делает модель пригодной для оптимизированной обработки переменных партий.

Области применения

• Автомобильная промышленность
• Общее машиностроение

Документация
Брошюра доступна (см. раздел документации на странице изделия).

Производитель
Omv

Характеристики / технические данные

• Тип машины: компактный обрабатывающий центр с подвижной колонной, конструкция «коробка в коробке»
• Компоновка: подвижная колонна с фиксированным столом
• Вертикальная и поперечная оси: прецизионные шарико-винтовые пары
• Продольная ось: шарико-винтовые пары или двойной мотор-редукторный блок с водяным охлаждением
• Колонна/салазки/большой каретный узел: элементы щедро рассчитаны и ребрены, симметричные структуры для термической и механической стабильности
• Опорная плита: полностью настраиваемая
• Продольный ход: 2 500 ÷ 6 000 мм
• Поперечный ход: 1 050 мм
• Вертикальный ход: 1 200 мм
• Подачи: 0 ÷ 40 000 мм/мин (значение указано на странице)
• Шпиндель (примерные конфигурации): до 50 кВт • 400 Нм • 22 000 об/мин
• Диапазон шпинделя / примеры: мощности и крутящие моменты до 63 кВт, крутящие моменты до 400 Нм и частоты вращения до 22 000 об/мин (различные конфигурации головок)
• Доступные конические хвостовики шпинделя: HSK-63A • ISO40 • HSK-100A • ISO50
• Доступные мультизадачные головки: TMT (универсальная головка с torque-мотором), TUBE (двухвращательная головка с мотор-шпинделем), TWE, TET (универсальная головка с непрерывным позиционированием и мотор-шпинделем), TVE (вертикальная головка с мотор-шпинделем) — примеры конфигураций головок показывают значения: крутящий момент до 400 Нм, примерная мощность до 30 кВт, скорости до 7 000 об/мин; другие конфигурации: 190 Нм / 47 кВт / 18 000 об/мин; 280 Нм / 63 кВт / 10 000 об/мин; 280 Нм / 50 кВт / 18 000 об/мин (значения согласно документации по головкам)
• Конфигурируемость: множественные головки, поворотные столы, несколько рабочих зон для оптимизации производства переменных партий
