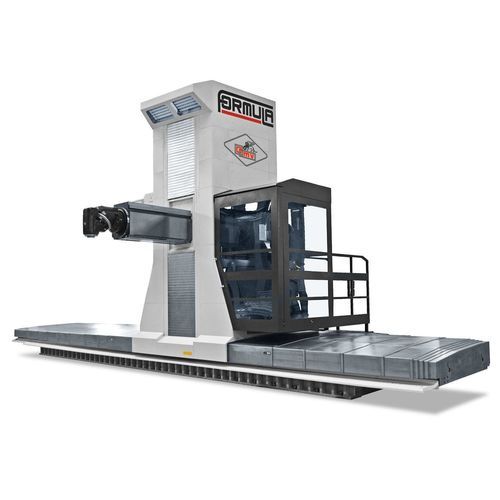

Обрабатывающий центр 3 оси FORMULA

5 осей6 осейуниверсальный

Обзор
Обрабатывающий центр с подвижной колонной, разработанный для высокой динамики и долгосрочной размерной стабильности. FORMULA сочетает термостабилизированную конструкцию с эксклюзивной технологией TTM для обеспечения плавных перемещений осей и стабильной точности при высокоскоростной обработке.

Основные характеристики

• Термостабилизированная конструкция с активным терморегулированием узлов для поддержания размерной стабильности при продолжительных циклах и в термически нестабильных условиях.
• Вертикальная и поперечная оси оснащены прецизионными шариковинтовыми парами с рециркуляцией.
• Продольное перемещение реализовано с использованием двух торковых двигателей.
• Колонна, салазки и большой салаз выполнены с крупными размерами и ребрами жесткости; симметричные конструкции обеспечивают стабильное поведение независимо от температурных изменений и нагрузок при обработке.
• Поверхность опоры детали полностью настраиваемая; возможность установки поворотных столов, наклонно-поворотных столов, приспособлений, зажимных кубов и конфигураций с несколькими рабочими зонами по запросу.
• Закрытая интегрированная платформа, развязанная от колонны для отсутствия вибраций, хорошая обзорность рабочей зоны и защита от стружки и охлаждающей жидкости.
• Широкий выбор шпиндельных голов и аксессуаров; возможна конфигурация для многозадачности и решения токарно-фрезерной обработки.
• Опция паллетизации.

Применения

• Авиакосмическая отрасль
• Общее машиностроение
• Энергетическое машиностроение
• Автомобильная промышленность
• Изготовление штампов и высокоточная структурная обработка

Конфигурации шпинделя и голов
Шпиндель: до 60 кВт • 1 070 Нм • 22 000 об/мин
Доступные конусы шпинделя: HSK-63A • ISO40 • HSK-100A • ISO50

Типы голов / опции многозадачности (выбор)

• TPM — Удлинительная головка шпинделя (ориентировочные параметры: крутящий момент до 1 120 Нм, мощность до 60 кВт, скорость до 5 000 об/мин)
• TUBE — Двухротационная головка с мотор-шпинделем (ориентировочные параметры: крутящий момент до 190 Нм, мощность до 47 кВт, скорость до 18 000 об/мин)
• TWE — Вилочная головка с мотор-шпинделем (ориентировочные параметры: крутящий момент до 280 Нм, мощность до 63 кВт, скорость до 10 000 об/мин)
• TET — Непрерывно позиционируемая универсальная головка с мотор-шпинделем
• TMT — Универсальная головка с торковыми двигателями
• TPS — Удлинённая угловая головка

Документация
Брошюра доступна по запросу (кнопка Brochure на странице продукта).

Дополнительные технические замечания
Оси и механические компоненты рассчитаны на обеспечение жёсткости и точности даже при высокодинамичной обработке; колонна, салазки и большой салаз выполнены по схеме box-in-box для повышения жёсткости. Широкий ассортимент аксессуаров и возможности настройки поверхности опоры заготовки и конфигурации работы (несколько зон, паллетизация, различные приспособления).
