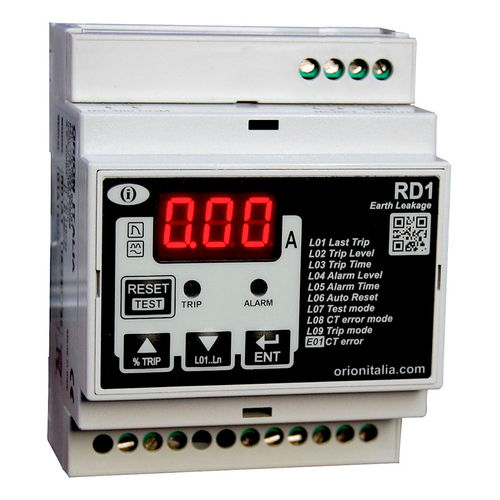

Защитное реле замыкания на землю RD-1

для электрического двигателяна DIN-рейкес автоматическим сбросом

Реле защиты от утечек на землю RD представляет собой микропроцессорное электронное устройство защиты, предназначенное для обнаружения утечек низкого уровня или несбалансированных токов из-за потери изоляции на проводниках или оборудовании, подлежащих защите. Фундаментальной особенностью RD является возможность превентивного контроля изоляции системы с непрерывным отображением тока утечки на землю для двигателей, трансформаторов и силовых установок. Измерение тока утечки производится с помощью кольцевого трансформатора тока в цепи, через который должны проходить все защищаемые провода. Реле RD Relay сконструировано с микропроцессором, чтобы удовлетворить все требования по защите и гарантировать максимальную надежность. Микропроцессор выполняет несколько функций, таких как: - Цифровой дисплей токов утечки на землю или несбалансированных токов (до 20 А) - 1 Логический вход для внешнего сброса. (только RD-1) - Независимая цифровая регулировка тока для сигнализации и отключения от 25 мА до 20 А. - Независимая цифровая регулировка времени срабатывания сигнализации и отключения, от 0,03 до 5 сек. - Визуальная индикация и сохранение максимального тока короткого замыкания для последующего просмотра. Память не теряет значение после отключения питания. - Встроенный тест (реле + проводка + трансформатор тока) с активацией выходных реле или без нее. - Непрерывное управление подключением проводов между RD-1 и трансформатором тока. - Программируемый локальный или автоматический сброс. Режим автоматического сброса включает в себя защиту от сброса, которая позволяет выполнить до трех автоматических операций максимум за 9 минут до блокировки последующих повторных включений (блокировок). - Управление с помощью двух выдвижных рабочих реле: аварийного и аварийного отключения.
