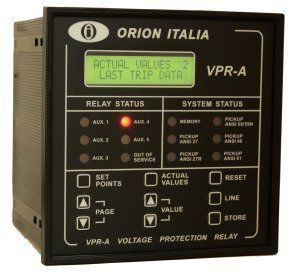

Реле защиты от перенапряжений (VPR-A) предназначено для измерения среднеквадратического напряжения в нормальных условиях или при помехах. Эта информация обрабатывается микропроцессором для принятия мер по защите от перенапряжений, определенных стандартами ANSI или IEC. Различные функции, обеспечиваемые VPR-A, можно разделить на следующие группы:
Приложения:
- Защита генераторов, двигателей и трансформаторов от неблагоприятных условий напряжения в системе.
- Контроль за схемами автоматического переключения передач.
Защита:
- Выбор кривых защиты на определенное время.
- Временное и мгновенное понижение напряжения (ANSI 27t/27i).
- Остаточное пониженное напряжение (ANSI 27r).
- Временное и мгновенное перенапряжение (ANSI 59t/59i).
- Гомополярное перенапряжение (ANSI 59N).
- Дисбаланс напряжения (ANSI 46).
- Перегрузка и недостаточная частота (ANSI 81).
- Изменение фазы (ANSI 47).
- Пять (5) выходных реле программируются.
- Потеря реле управляющего напряжения.
Цифровые измерения:
- Среднеквадратическое линейное или фазовое напряжение.
- Дисбаланс сетевого или фазового напряжения.
- Среднее напряжение.
- Частота питания.
- Последовательность фаз
Сигнализация и программирование:
- Светодиодная и жидкокристаллическая индикация.
- Программирование сенсорной панели.
- Индикация и сохранение состояний неисправности и их значений.
- Индикаторы пониженного/перегруженного напряжения/напряжения/ дисбаланса/частоты срабатывания датчиков для калибровочных испытаний
---
