Реле избыточного тока фазы и реле замыкания на землю

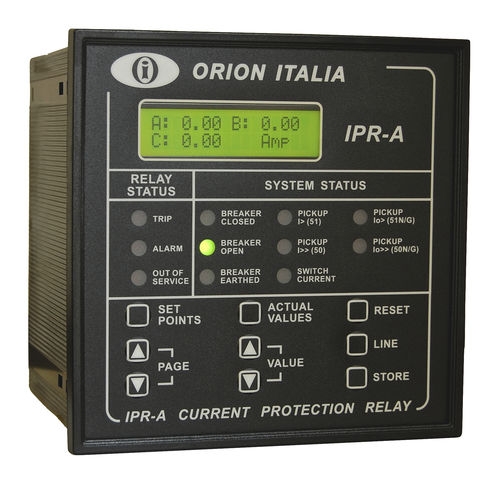

Реле токовой защиты IPR-A предназначено для защиты линий среднего напряжения от перегрузки по току и короткого замыкания, присутствующих при замыкании в линии или замыкании на землю даже при помехах. Токи измеряются в трансформаторах тока (ТТ) от каждой линии. Эта информация обрабатывается внутри устройства с целью принятия мер по защите от тока, определенных стандартом ANSI, IAC или IEC.
Заявления
- Первичная и резервная защита для коммунальных фидеров, электростанций и промышленных распределительных систем
- Защита трансформаторов, воздушных линий, кабелей и генераторов
- Разрешить размыкание выключателя/разъединителя в пределах его ёмкости, оставив предохранители от обрыва цепи в случае короткого замыкания
Особенности
- Первичное соотношение КТ выбирается с шагом 5 А (от 10 А до 6000 А)
- Измерение среднеквадратических токов линии и заземления
- 1 отключающее реле и 2 программируемых вспомогательных реле
- Контролируйте падение мощности или внутреннее реле неисправностей
- Цифровые входы: 1 статус прерывателя - 3 программируемые
- Программирование с помощью сенсорной панели
- Эксплуатация выключателя и отказ при отключении
Защита и функциональность
- (46) Отрицательная последовательность приурочена к перегрузке по току - только модель IPR-A2
- (50) Мгновенный перегрузочный ток
- (50N/50G) Мгновенный перегрузка по току заземления
- (51) Обратная временная фаза перегрузки по току
- (51N/51G) Перегрузка по току на землю в обратном времени
- (79) Автоматическое замыкание - только модель IPR-A2
- Включены кривые ANSI, IAC или IEC/BS142:
- умеренно-обратный
- обычная обратная величина
- очень обратный
- крайне обратный
- определённое время
- Уровень приёма сигналов перегрузки
- Накопленный кА в каждой фазе при прерывании работы выключателя
---
