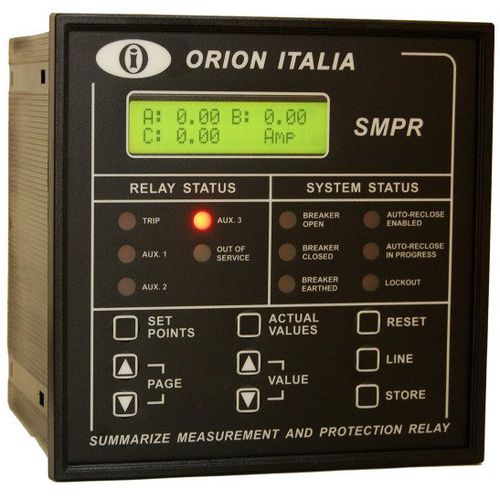

Защитное реле скачков напряжений SMPR-1

тока перегрузкипорядка чередования фаздля монтажа на панели

Ток Напряжение питания Реле защиты фидера питания СЖПР был разработан для измерения средних токов линии и земли и подачи среднеквадратических напряжений в нормальных условиях или при помехах. Эта информация обрабатывается микропроцессором для принятия мер защиты, определенных пользователем в соответствии со стандартами ANSI, IAC или IEC. Также сигнализируются условия работы выключателя или разъединителя. Области применения Первичная и резервная защита для коммунальных питателей, электростанций и промышленных распределительных систем Защита трансформаторов, воздушных линий электропередачи, кабелей и генераторов Защита и функциональность (27) Пониженное напряжение (32) Направленная мощность (37) Подводный ток (46) Ток отрицательной последовательности (47) Напряжение последовательности фаз (50) Мгновенный фазовый перегруз по току (50N/50G) Мгновенный ток перегрузки по току земли Уровень срабатывания сигнализации о перегрузке (51) Избыточный ток обратной временной фазы (51N/51G) Обратный ток перегрузки по току на землю во времени Кривые ANSI, IAC или IEC/BS142 включены: умеренно обратный нормальный обратный очень обратный чрезвычайно обратный определённое время (55) Коэффициент мощности (59) Перегрузка по напряжению (68) Блокирующий выход (81) Низкочастотные и сверхчастотные характеристики (86) Блокировка Накопленная КА на фазу при прерывании выключателя
