Реле контроля температуры Реле защиты с интерфейсом RS485 Modbus
Реле защиты для температурных применений TR-42 было создано как аксессуар, имеющий основное значение для трехфазных трансформаторов MT со смоляной или воздушной изоляцией, в качестве защиты от опасных перепадов температур на изоляционной обмотке, на обмотке и для управления вмешательством охлаждающих вентиляторов. Температуру определяют 3 или 4 датчика температуры Pt-100 DIN 43760, три из них находятся в обмотках трансформатора, четвертый - на сердечнике.
Особенности
- Индикация фактической температуры 4 ТДС
- Отображение и хранение наивысшей температуры каждого RTD
- 3 программируемых выходных контакта от 0° до 220°C уровень 1, уровень 2 и управление ВЕНТИЛЯТОРОМ
- Автоматический режим и режим вентилятора "Всегда включен"
- Сигнал тревоги об отказе TR-42 или об отключении PT 100
- Автоматический еженедельный запуск вентилятора (защита подшипников)
- Изолированный порт связи RS-485 (только модель TR-42C1)
Сообщение
Коммуникационные возможности доступны в TR- 42, соединяющем порт RS-485 в сети, управляемой устройством супервизора (ПК). Используется протокол Modbus RTU. Соединения должны быть выполнены экранированными витыми проводами.
Функции и сигналы

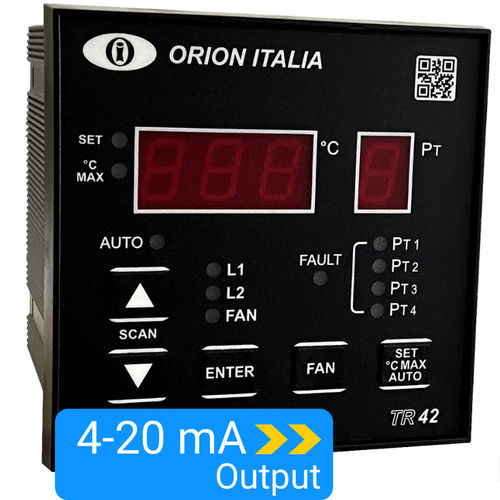

ДИСПЛЕЙ: На дисплее "TEMPERATURE °C" (3 цифры) вы можете наблюдать значение температуры и запрограммировать настройки; через дисплей "SENSOR" (1 цифра) вы можете увидеть соответствующий Pt канал.
СВЕТОДИОД "SET/PROG": Если "включено", то это означает, что пользователь просматривает режим SET. Если "мигает", это означает, что пользователь находится в режиме ПРОГРАММЫ.
СВЕТОДИОД "°C MAX": Если "включен", это означает, что пользователь находится в режиме "°C MAX".
---
