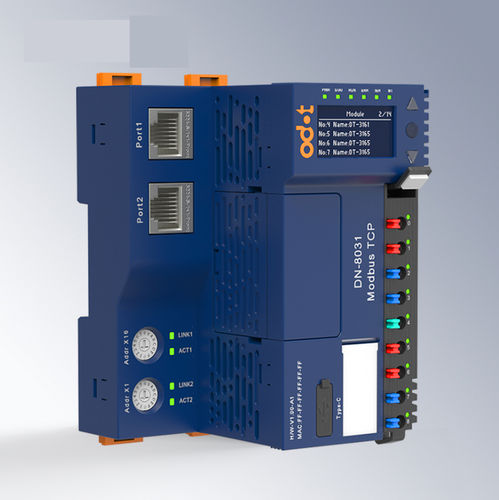

Коммуникационный модуль Modbus TCP DN-8031

RJ452 портадля передачи данных

Сетевой адаптер Modbus TCP Особенности модуля - Сетевой адаптер DN8031 поддерживает стандартный протокол сервера Modbus TCP, функцию каскадирования переключателя с двумя сетевыми портами и одновременный доступ до 10 клиентов. - Поддерживает до 32 модулей ввода-вывода в расширении; сумма входных и выходных данных процесса составляет до 8192 байт; гибкий выбор модулей ввода-вывода для сопряжения с адаптером. - Поддерживает коды функций Modbus 01/02/03/04/05/06/15/16/23 и функцию сторожевого таймера Modbus. - Высокоскоростная резервированная шина задней панели; цикл обновления при полной нагрузке составляет 0,6 мс. - Установка в два этапа для удобства; пружинные световоды с разнесенной компоновкой; разъемные клеммы для легкого обслуживания и замены; диаметр проводки: 0,2мм² (AWG 24) ~ 1,5мм² (AWG 16). - Внутренняя шина, системное питание и питание поля полностью изолированы, чтобы избежать помех сигналов полевого оборудования внутренним коммуникациям модуля. - Поддерживает диагностику связи, расширенную функцию диагностики модуля, с индикаторами состояния работы и связи. - OLED-экран для просмотра параметров модуля и получения важной информации без программного обеспечения. Технические параметры Общие параметры - Потребление модуля: 78мА@24ВDC - Системное питание: 19,2~28,8VDC (Номинальное: 24VDC) - Защита от обратной полярности: поддержка - Ток питания внутренней шины: Макс. 2A@5VDC - Полевое питание: 19,2~28,8VDC (Номинальное: 24VDC) - Полевой ток: Макс. DC 8A - Диаметр проводки: Мин. 0,2мм² (AWG24), Макс. 1,5мм² (AWG16) - Разъемные клеммы: Поддержка - Максимальное количество модулей расширения: 32 - Функция диагностики: Диагностика связи, диагностика состояния расширенного модуля - Шина задней панели: Двойная резервированная шина - Установка: 35мм DIN-рейка - Размеры: 119*83*80мм - Сертификация продукта: Сертификация CE Параметры связи - Протокол: Сервер Modbus TCP - Интерфейс: 2*RJ45, интегрированные возможности переключения - Длина линии: Максимум 100м (длина сегмента) между 2 узлами - Скорость передачи: 10/100 Мбит/с, полный дуплекс - Автосогласование: Поддержка - Автоматическое MDI/MDIX: Поддержка - Максимальное количество байт ввода/вывода: Ввод: 8192 байта, Вывод: 8192 байта - Режим резервирования: Не поддерживается - Максимальное количество подключений клиентов: 10 - Поддержка TCP: Поддержка - Сторожевой таймер Modbus: Поддержка - Код функции Modbus: 01/02/03/04/05/06/15/16/23 - Настройка IP-адреса: Переключатель или программное обеспечение IO Config - IP-адрес по умолчанию: 192.168.1.100 Параметры окружающей среды - Температура эксплуатации при горизонтальной установке: -35℃~60℃ - Температура эксплуатации при вертикальной установке: -35℃~50℃ - Температура хранения: -40℃~85℃ - Влажность окружающей среды: 5%~95%RH (Без конденсации) - Высота установки: <2000м - Степень загрязнения: Ⅱ - Степень защиты: IP20 - Механические свойства: Соответствует IEC60068-2-6, IEC6008-2-27 - Испытание на изоляцию: Соответствует IEC61131-2 - EMC производительность: Соответствует IEC61131-2, IEC61000-4 - ESD: Контактный разряд ±6kV, Воздушный разряд ±8kV, Уровень производительности A - SURGE: Общий режим ±2kV, Дифференциальный режим ±1kV, Уровень производительности A - EFT: ±2kV, Уровень производительности A Ключевые особенности / Технические характеристики - Поддерживает протокол сервера Modbus TCP - Каскадирование переключателя с двумя сетевыми портами - До 10 одновременных подключений клиентов - Поддерживает до 32 модулей ввода-вывода - Максимум 8192 байта данных ввода/вывода - Поддерживает коды функций Modbus 01/02/03/04/05/06/15/16/23 - Высокоскоростная резервированная шина задней панели (цикл обновления 0,6 мс) - Разъемные клеммы, диаметр проводки от 0,2мм² до 1,5мм² - Полная изоляция между внутренней шиной, системным питанием и полевым питанием - Диагностика связи и модуля с индикаторами - OLED-экран для просмотра параметров - Сертифицировано CE - Температура эксплуатации: -35℃ до 60℃ (горизонтально), -35℃ до 50℃ (вертикально) - Температура хранения: -40℃ до 85℃ - Степень защиты: IP20
