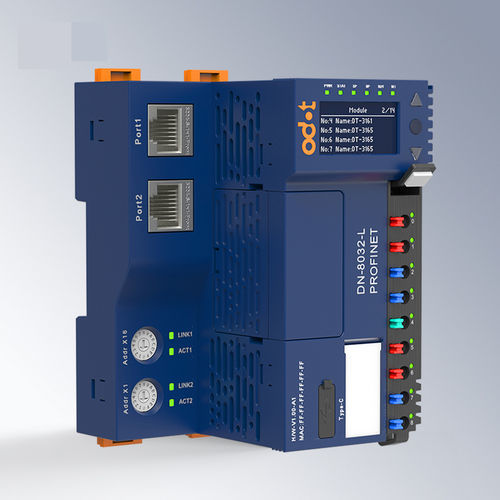

Коммуникационный модуль ProfiNet DN-8032-L

2 портадистанционныйна DIN-рейке

Сетевой адаптер PROFINET - Сетевой адаптер DN8032-L поддерживает стандартный протокол PROFINET IO Device и имеет функцию каскадного переключения с двумя сетевыми портами. - Модуль поддерживает расширение до 32 IO модулей. Максимальный ввод процессных данных составляет 1440 байт (каждый подмодуль составляет 1 байт и связан с состоянием входных данных), а максимальный вывод составляет 1440 байт (каждый подмодуль составляет 1 байт и связан с состоянием выходных данных). Гибкий выбор IO модулей для сопряжения с адаптером. - Модуль не поддерживает медиарезервирование MRP и резервную кольцевую сеть, но поддерживает режим реального времени RT. Минимальный период связи в реальном времени RT составляет 1 мс. - Модуль оснащен высокоскоростной резервной шиной, с полным циклом обновления нагрузки 0,6 мс. - Двухступенчатая установка для удобства, пружинные световоды с разнесенной компоновкой и подключаемые клеммы для легкого обслуживания и замены. Диаметр проводки: 0,2 мм² (AWG 24) ~ 1,5 мм² (AWG 16). - Внутренняя шина и системное питание полностью изолированы от полевого питания, предотвращая помехи сигналов полевого оборудования внутренним коммуникациям модуля. - Поддерживает диагностику связи и расширенные функции диагностики модуля, с индикаторами для состояния работы и состояния связи. - OLED-экран позволяет просматривать параметры, связанные с модулем, и получать важную информацию без программного обеспечения. Технические параметры Общие параметры - Потребление тока: 107 мА@24 В DC - Системное питание: 19,2~28,8 В DC (номинальное: 24 В DC) - Защита от обратной полярности: поддержка - Ток питания внутренней шины: макс. 2 А@5 В DC - Полевое питание: 19,2~28,8 В DC (номинальное: 24 В DC) - Ток полевого питания: макс. DC 8 А - Диаметр проводки: мин. 0,2 мм² (AWG24), макс. 1,5 мм² (AWG16) - Подключаемая клемма: поддержка - Максимальное количество модулей расширения: 32 - Функция диагностики: диагностика связи, расширенная диагностика состояния модуля - Шина задней панели: двойная резервная шина - Установка: DIN-рейка 35 мм - Размеры: 119*83*80 мм - Сертификация продукта: сертификация CE Параметры связи - Протокол: PROFINET IO Device - Вход: 1440 байт - Выход: 1440 байт - Скорость передачи: 10/100 Мбит/с - RT: поддержка, минимальный период связи в реальном времени RT составляет 1 мс - IRT: не поддерживается - MRP: не поддерживается - MRPD: не поддерживается - Настройка имени устройства: DIP-переключатель или программная конфигурация Параметры окружающей среды - Температура эксплуатации при горизонтальной установке: -35℃~60℃ - Температура эксплуатации при вертикальной установке: -35℃~50℃ - Температура хранения: -40℃~85℃ - Влажность окружающей среды: 5%~95%RH (без конденсации) - Высота установки: <2000 м - Степень загрязнения: Ⅱ - Степень защиты: IP20 - Механические свойства: соответствует IEC60068-2-6, IEC6008-2-27 - Испытание на изоляцию: соответствует IEC61131-2 - EMC-производительность: соответствует IEC61131-2, IEC61000-4 - ESD: контактный разряд ±6 кВ, воздушный разряд ±8 кВ, уровень производительности A - SURGE: общий режим ±2 кВ, дифференциальный режим ±1 кВ, уровень производительности A - EFT: ±2 кВ, уровень производительности A Ключевые особенности / Технические характеристики - Поддерживает стандартный протокол PROFINET IO Device - Функция каскадного переключения с двумя сетевыми портами - Расширение до 32 IO модулей - Макс. входные/выходные процессные данные: 1440 байт - Не поддерживает MRP/IRT/MRPD - Поддерживает связь в реальном времени RT (мин. 1 мс) - Высокоскоростная резервная шина (цикл обновления 0,6 мс) - Подключаемые клеммы, диаметр проводки 0,2 мм²–1,5 мм² - Полная изоляция между внутренней шиной/системным питанием и полевым питанием - Диагностика связи и модуля, OLED-дисплей - Сертифицировано CE, защита IP20 - Температура эксплуатации: -35℃ до 60℃ (горизонтально), -35℃ до 50℃ (вертикально) - Температура хранения: -40℃ до 85℃ - Влажность: 5%–95% RH (без конденсации) - Высота установки: <2000 м - Размеры: 119*83*80 мм
