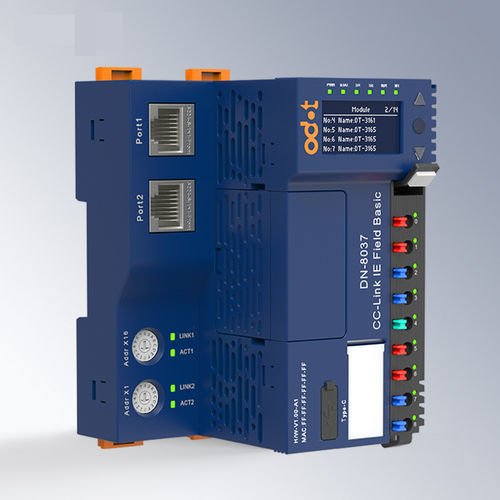

Коммуникационный модуль CC-Link DN-8037

EthernetRJ452 порта

Сетевой адаптер CC-Link IE Field Basic - Модуль DN-8037 поддерживает стандартный протокол CC-Link IE Field Basic и обладает функцией каскадного переключения с двумя сетевыми портами. - Поддерживает до 32 модулей ввода-вывода; емкость RX/RY до 1024 (каждая станция 64 бита), емкость RWr/RWw до 512 слов (каждая станция 32 слова); гибкий выбор модулей ввода-вывода для сопряжения с адаптером. - Поддерживает удаленную станцию оборудования, до 16 станций, с расстоянием передачи до 100 м. - Высокоскоростная резервная шина; цикл обновления при полной нагрузке составляет 0,6 мс. - Установка в два этапа для удобства; ступенчатое расположение пружинных световодов; съемный терминал для легкого обслуживания и замены; диаметр проводки: 0,2 мм² (AWG 24) ~ 1,5 мм² (AWG 16). - Внутренняя шина, системное питание и питание поля полностью изолированы, чтобы предотвратить помехи сигналов полевого оборудования внутренним коммуникациям модуля. - Поддерживает диагностику связи и расширенные функции диагностики модуля, с индикаторами состояния работы и связи. - OLED-экран позволяет просматривать параметры, связанные с модулем, и получать важную информацию без программного обеспечения. Технические параметры Общие параметры - Потребление тока: 93 мА@24 ВDC - Системное питание: 19,2~28,8 ВDC (номинальное: 24 ВDC) Защита от обратной полярности: поддержка - Ток внутренней шины: макс. 2 А@5 ВDC - Полевое питание: 19,2~28,8 ВDC (номинальное: 24 ВDC) - Полевой ток: макс. DC 8 А - Диаметр проводки: мин. 0,2 мм² (AWG24) макс. 1,5 мм² (AWG16) - Съемный терминал: поддержка - Максимальное количество модулей расширения: 32 - Функция диагностики: диагностика связи, диагностика состояния расширенного модуля - Шина: двойная резервная шина - Установка: DIN-рейка 35 мм - Размеры: 119*83*80 мм - Сертификация продукта: сертификация CE Параметры связи - Протокол: CC-Link IE Field Basic - Интерфейс: 2*RJ45, интегрированные возможности переключения - Длина линии: максимум 100 м (длина сегмента) между 2 сайтами - Скорость передачи: 100 Мбит/с, полный дуплекс - RX/RY: макс. 1024 бита - RWr/RWw: макс. 512 слов - Тип станции: удаленная станция оборудования - Количество занятых логических станций: 1~16 - Настройки псевдонима сайта: конфигурация DIP-переключателя или программного обеспечения - Функция диагностики: диагностика связи, диагностика состояния расширенного модуля - IP-адрес по умолчанию: 192.168.3.100 Параметры окружающей среды - Температура эксплуатации при горизонтальной установке: -35°C ~ 60°C - Температура эксплуатации при вертикальной установке: -35°C ~ 50°C - Температура хранения: -40°C ~ 85°C - Влажность окружающей среды: 5%~95%RH (без конденсации) - Высота установки: <2000 м - Степень загрязнения: Ⅱ - Степень защиты: IP20 - Механические свойства: соответствует IEC60068-2-6, IEC6008-2-27 - Испытание на изоляцию: соответствует IEC61131-2 - EMC-производительность: соответствует IEC61131-2, IEC61000-4 (ESD: контактный разряд ±6 кВ, воздушный разряд ±8 кВ, уровень производительности A; SURGE: общий режим ±2 кВ, дифференциальный режим ±1 кВ, уровень производительности A; EFT: ±2 кВ, уровень производительности A) Ключевые особенности / Технические характеристики: - Поддерживает протокол CC-Link IE Field Basic - Каскадное переключение с двумя сетевыми портами - До 32 модулей ввода-вывода - RX/RY: до 1024 бит; RWr/RWw: до 512 слов - Удаленная станция оборудования: до 16 станций, передача 100 м - Высокоскоростная резервная шина, цикл обновления 0,6 мс - Съемные терминалы, диаметр проводки 0,2 мм²–1,5 мм² - Полная изоляция между внутренней шиной, системным питанием и полевым питанием - Диагностика связи и модуля, индикаторные лампы - OLED-экран для просмотра параметров - Сертификация CE - Температура эксплуатации: -35°C до 60°C (горизонтально), -35°C до 50°C (вертикально) - Степень защиты: IP20 - Установка: DIN-рейка 35 мм - Размеры: 119*83*80 мм
