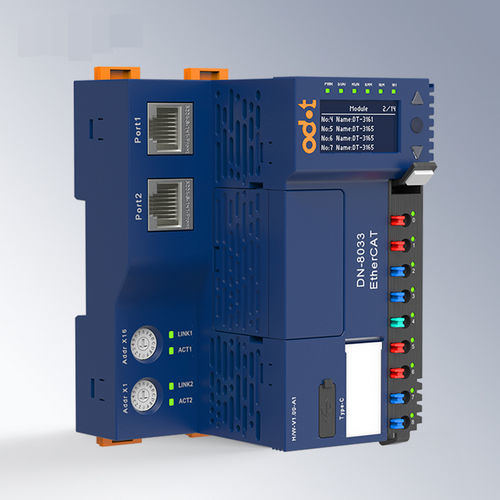

Коммуникационный модуль EtherCAT DN-8033

Ethernet2 портана DIN-рейке

Сетевой адаптер EtherCATСетевой адаптер DN8033 поддерживает стандартный протокол EtherCAT, а Ethernet поддерживает скорость связи 100 Мбит/с.Модуль поддерживает расширение до 32 модулей ввода-вывода, с максимальным вводом данных процесса 1024 байт и максимальным выводом 1024 байт, что позволяет гибко выбирать модули ввода-вывода для сопряжения с адаптером.Модуль поддерживает функцию конфигурирования ведущего устройства SDO и может быть настроен с помощью программного обеспечения ведущего устройства EtherCAT. Высокоскоростная резервированная шина объединительной панели с циклом обновления при полной нагрузке 0,6 мс. Двухступенчатая установка для удобства, ступенчатое расположение пружинных световодных клемм и съемные клеммы для простоты обслуживания и замены. Диаметр проводов: 0,2 мм² (AWG 24) ~ 1,5 мм² (AWG 16).Внутренняя шина, питание системы и полевое питание полностью изолированы, чтобы избежать вмешательства сигналов полевого оборудования во внутренние коммуникации модуля.Поддерживает диагностику связи и расширенную функцию диагностики модуля, с индикаторами рабочего состояния и состояния связи.OLED-экран позволяет просматривать параметры модуля и получать важную информацию без программного обеспечения.Технические параметрыОбщие параметрыПотребление модуля112mA@24VDCСистемное питание19.2~28.8VDC (номинальное: 24VDC)Защита от инверсии: поддержкаТок питания внутренней шиныМакс. 2A@5VDCПолевое питание19.2~28.8VDC (номинал: 24VDC)Полевой ток питанияМакс. DC 8Диаметр проводкиМин. 0.2 мм² (AWG24)Макс. 1.5 мм² (AWG16)Подключаемые клеммыПоддержкаМаксимальное количество модулей расширения32Функция диагностикиДиагностика связи, диагностика состояния расширенных модулейШина задней панелиДвойная шина резервированияУстановка35 мм DIN-рейкаРазмеры119*83*80 ммСертификация продуктаCE CertificationПараметры связиПротоколEtherCAT slaveПорт2*RJ45Длина линииМаксимально 100 м (длина сегмента) между 2 объектамиСкорость передачи100 Мбит/сМаксимальное количество входных/выходных байтВход: 1024 байтаВыход: 1024 байтаНастройки псевдонимов сайтовНабор номера или конфигурация программного обеспеченияПараметры окружающей средыГоризонтальная установка Рабочая температура-35℃~60℃Вертикальная установка Рабочая температура-35℃~50℃Температура хранения-40℃~85℃Влажность окружающей среды5%~95%RH (без конденсата)Высота установки<2000мСтепень загрязненияⅡСтепень защитыIP20Механические свойстваСоответствует IEC60068-2-6, IEC6008-2-27Insulation WithstandComply with IEC61131-2EMC PerformanceComply with IEC61131-2, IEC61000-4ESD: Контактный разряд ±6 кВ, Воздушный разряд ±8 кВ, уровень эффективности A;SURGE: Общий режим ±2 кВ, Дифференциальный режим ±1 кВ, уровень эффективности A;EFT: ±2 кВ, уровень эффективности AKey Особенности / Технические характеристикиПоддерживает стандартный протокол EtherCAT, 100 Мбит/с EthernetДо 32 модулей ввода-вывода расширенияМакс входных/выходных данных процесса: 1024 байт каждыйКонфигурирование ведущего модуля через программное обеспечение ведущего EtherCATВысокоскоростная резервная шина объединительной панели, цикл обновления 0,6 мсДвухступенчатый монтаж, съемные клеммы, диаметр проводов 0,2 мм²-1,5 мм²Полная изоляция между внутренней шиной/системным питанием и питанием от сетиСвязь и диагностика модулей с индикаторами состоянияOLED экран для просмотра параметровCE сертифицирован, защита IP20, -35℃~60℃ работа
