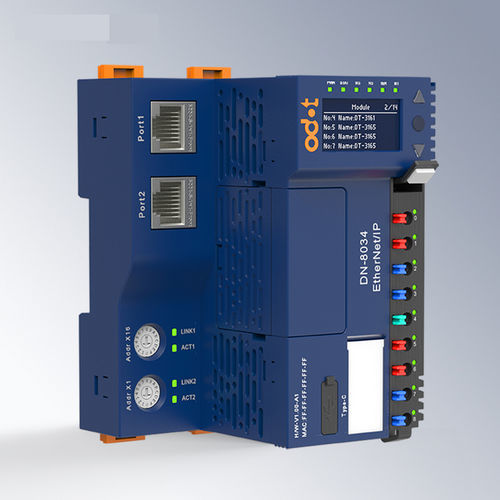

Коммуникационный модуль Ethernet TCP/IP DN-8034

RJ452 портана DIN-рейке

Сетевой адаптер EtherNet/IP Особенности модуля - Сетевой адаптер DN8034 поддерживает стандартный протокол EtherNet/IP и функцию каскадного переключения двойного сетевого порта. - Модуль поддерживает до 32 модулей ввода-вывода, с максимальным вводом процессных данных 1024 байта и максимальным выводом 1024 байта, что позволяет гибко выбирать модули ввода-вывода для сопряжения с адаптером. - Высокоскоростная резервированная шина задней панели с полным циклом обновления 0,6 мс. - Двухступенчатая установка для удобства, ступенчатое расположение пружинных световодов и разъемных клемм для легкого обслуживания и замены. Диаметр проводки: 0,2мм² (AWG 24) ~ 1,5мм² (AWG 16). - Внутренняя шина и системное питание полностью изолированы от полевого питания, предотвращая помехи сигналов полевого оборудования внутренним коммуникациям модуля. - Поддерживает диагностику связи, расширенную функцию диагностики модуля, с индикаторами состояния работы и состояния связи. - OLED-экран позволяет просматривать параметры, связанные с модулем, и получать важную информацию без программного обеспечения. Технические параметры Общие параметры - Потребление тока: 104mA@24VDC - Системное питание: 19,2~28,8VDC (Номинальное: 24VDC) Защита от обратной полярности: поддержка - Ток питания внутренней шины: Макс. 2A@5VDC - Полевое питание: 19,2~28,8VDC (Номинальное: 24VDC) - Полевой ток: Макс. DC 8A - Диаметр проводки: Мин. 0,2мм² (AWG24), Макс. 1,5мм² (AWG16) - Разъемная клемма: Поддержка - Максимальное количество модулей расширения: 32 - Функция диагностики: Диагностика связи, диагностика состояния расширенного модуля - Шина задней панели: Двойная резервированная шина - Установка: 35мм DIN-рейка - Размеры: 119*83*80мм - Сертификация продукта: Сертификация CE Параметры связи - Протокол: Ведомый EtherNet/IP - Интерфейс: 2*RJ45, интегрированные возможности переключения - Длина линии: Максимум 100м (длина сегмента) между 2 узлами - Скорость передачи: 10/100 Мбит/с, полный дуплекс - Максимальное количество байтов ввода/вывода: Ввод: 1024 байта, Вывод: 1024 байта - Настройка IP-адреса: Переключатель набора или программное обеспечение IO Config - IP-адрес по умолчанию: 192.168.1.200 Параметры окружающей среды - Температура эксплуатации при горизонтальной установке: -35℃~60℃ - Температура эксплуатации при вертикальной установке: -35℃~50℃ - Температура хранения: -40℃~85℃ - Влажность окружающей среды: 5%~95%RH (Без конденсации) - Высота установки: <2000м - Степень загрязнения: Ⅱ - Степень защиты: IP20 - Механические свойства: Соответствует IEC60068-2-6, IEC6008-2-27 - Испытание на изоляцию: Соответствует IEC61131-2 - EMC производительность: Соответствует IEC61131-2, IEC61000-4 (ESD: Контактный разряд ±6kV, Воздушный разряд ±8kV, Уровень производительности A; SURGE: Общий режим ±2kV, Дифференциальный режим ±1kV, Уровень производительности A; EFT: ±2kV, Уровень производительности A) Ключевые характеристики - Поддерживает до 32 модулей ввода-вывода - Макс. ввод/вывод процессных данных: 1024 байта каждый - Высокоскоростная резервированная шина задней панели (цикл обновления 0,6 мс) - Двойные порты RJ45 с интегрированным переключателем - Установка на DIN-рейку (35мм) - Температура эксплуатации: -35℃ до 60℃ (горизонтально), -35℃ до 50℃ (вертикально) - Сертифицировано CE, защита IP20
