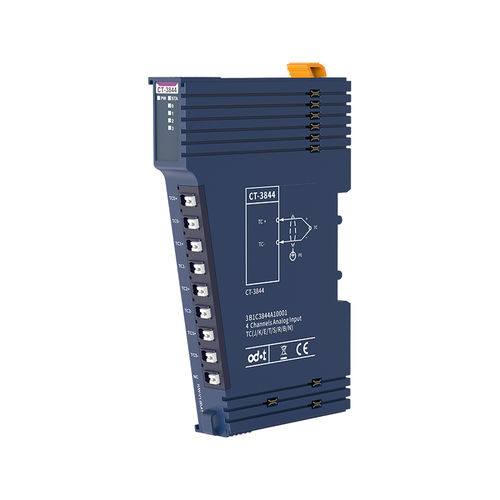

Аналоговый входной модуль CT-3844

RS-485ModBUS RTUModbus TCP

CT-3844 4 канала Аналоговый вход, типы термопар (TC-J/K/E/T/S/R/B/N) (фильтр настраивается) Особенности модуля ◆ Модуль поддерживает 4-канальное получение сигнала термопары ◆ Модуль несет с 4 аналоговых светодиодных индикаторов ◆ Модуль поддерживает 9 видов обычных термопар типа измерения температуры ◆ Внутренняя шина модуля и ввода поля принимает магнитную изоляцию ◆ Входной канал модуля поддерживает защиту от перенапряжения TVS ◆ 24-битное разрешение АЦП (Σ-δ тип) ◆ Модуль поддерживает регулируемые параметры фильтра Общие параметры Питание - Max.50mA@5.0Vdc Изоляция - Вход/выход на внутреннюю шину: магнитная изоляция (2.5KVrms) Полевое питание - не используется Проводка - Макс.: AWG 18 Тип монтажа - 35 ммDIN-рейка Размер - 115*14*75 мм Вес - 65 г Спецификация окружающей среды Рабочая температура горизонтальной установки - -35℃ ~ 70℃ Рабочая температура вертикальной установки - -35℃ ~ 60℃ Относительная влажность - <95%RH (без конденсата) Температура хранения - -40℃ ~ 85℃ Влажность при хранении - < 95%RH (без конденсата) Температура производственных испытаний - -40℃~75℃ Рейтинг защиты от проникновения - IP20 Входной параметр Количество каналов - 4 канала Светодиодный индикатор - 4 входных светодиодных индикаторов Тип датчика - термопары типа J / K / E / T / S / R / B / N Точность измерения - ±0,3% полной шкалы при температуре 25℃ ±0.5% полная шкала, @-40~70℃ Частота дискретизации - 70 мс/4 канала Класс фильтра - регулируемый Диапазон измерений ℃ - J Тип - -210 ~ 1200℃ - K Тип - -270~1370℃ - E Тип - -270 ~ 1000℃ - T Тип - -270~400℃ - S Тип - -50~1760℃ - R Тип - -50~1760℃ - B Тип - 0 ~ 1820℃ - N Тип - -270~1300℃ Формат данных - 16-разрядное знаковое целое число (Integer)
