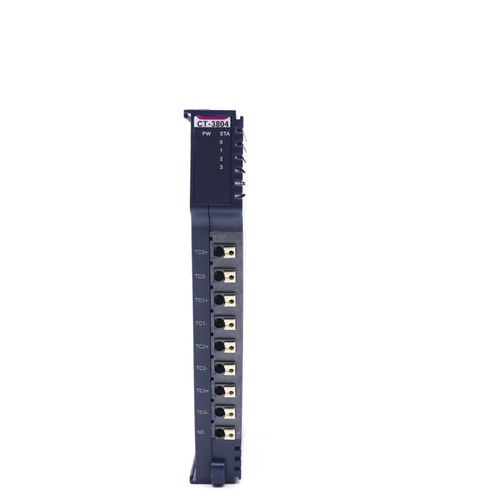

Аналоговый модуль входа/выхода CT-3804
Modbus TCPEthernetModBUS RTU

аналоговый модуль входа/выхода
аналоговый модуль входа/выхода
аналоговый модуль входа/выхода
аналоговый модуль входа/выхода
аналоговый модуль входа/выхода
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип сигнала
аналоговый
Шина
Modbus TCP, Ethernet, ModBUS RTU, последовательный, Modbus, CC-Link, CANopen, ProfiNet, EtherCAT, PROFIBUS, PROFIBUS-DP, DeviceNet
Тип
смещенный, для сети, для безопасности
Место применения
напряжения, для датчика, для автоматизации процесса, для программируемого автомата, для измерения температуры, тока, для контроля освещения, для датчика температуры, для интерфейса HMI, для пищевой промышленности, для централизованной автоматизации процесса, для термопары
Число входов/выходов
4 аналоговых входа, 16 каналов
Монтаж
на DIN-рейке
Размеры
мини
Другие характеристики
компактный, конфигурируемый, отвердевший, IP

Описание

CT-3804: 4 канала Аналоговый вход, Thermocouple( J-тип, K-тип, E-тип, T-тип, S-тип, R-тип, B-тип, N-тип, C type) Особенности модуля ◆ Модуль поддерживает 4-канальный прием сигнала термопары ◆ Модуль содержит 4 аналоговых индикатора ◆ Модуль поддерживает 9 видов обычного типа измерения температуры термопары ◆ Внутренняя шина модуля и полевого входа принимает магнитную изоляцию ◆ Канал ввода модуля поддерживает защиту от перенапряжения TVS ◆ 24-битное разрешение АЦП (Σ-δ тип) Технические параметры Общие параметры Власть: Max.50mA@5.0Vdc Изоляция: Вход/выход на внутреннюю шину: магнитная изоляция (2,5 кВрмс) Мощность поля: Не используется Проводка:I/O Проводка:Max.1,5мм² (AWG 16) Тип крепления: 35ммДИН-рейка Размер: 115 * 14 * 75 мм Вес: 65 гр Спецификация окружающей среды Температура эксплуатации: -40 ~ 85 ℃ Эксплуатационная влажность: 55%~95% отн. влажности (без конденсации) Класс защиты: IP20 Входной параметр Номер канала :4 Каналы Светодиодный индикатор:4 Входные светодиодные индикаторы Тип датчика: J / K/ E / T / S / R / B / N / C термопары типа Точность приобретения ±0,3% Полная шкала, @25 ℃ ±0,5% Полная шкала, @-40 ~ 85 ℃ Скорость отбора проб по одному каналу: 50 Гц (Макс.) Диапазон измерения ℃ - J Тип - -210~1200℃ - K Тип - -270~1370℃ - Тип Е - -270~1000℃ - Тип Т - -270~400℃ - S Тип - -50 ~ 1760 ℃ - R Тип - -50 ~ 1760 ℃ - Тип B - 0 ~ 1820 ℃ - N Тип - -270~1300℃ - C Тип - 0 ~ 2320 ℃ Формат данных - 16-битное интегральное обозначение (целое)

---
