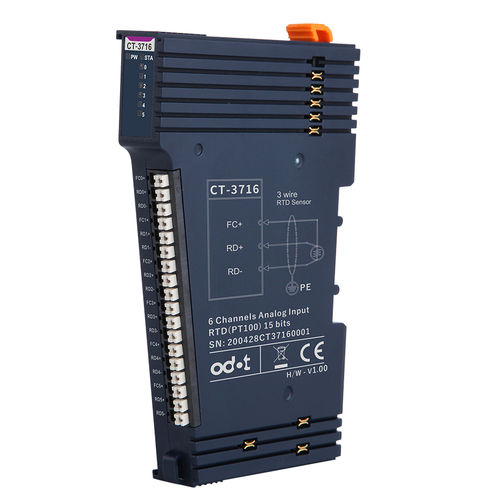

Цифровой входной модуль CT-3716

ModbusModBUS RTUModbus TCP

CT-3716 6-канальный модуль сбора данных о температуре RTD-PT100 1 Особенности модуля ◆ Модуль поддерживает 6-канальную регистрацию температуры термосопротивления RTD (PT100) ◆ Модуль может быть подключен к 2-проводной или 3-проводной PT100 датчик температуры ◆ Внутренняя шина и полевой вход модуля магнитно изолированы ◆ Модуль с 6 аналоговых входных каналов светодиодные индикаторы ◆ 15-битное разрешение АЦП Общие параметры Потребляемая мощность - Max.50mA@5.0VDC Изоляция - вход/выход на внутреннюю шину: магнитная изоляция (2.5KVrms) Полевое питание - не используется Проводка - макс.: AWG 18 Способ установки - 35 мм DIN-рейка Размер - 115*14*75 мм Вес - 65 г Спецификация окружающей среды Рабочая температура горизонтальной установки - -35℃ ~ 70℃ Рабочая температура вертикальной установки - -35℃ ~ 60℃ Относительная влажность - <95%RH (без конденсата) Температура хранения - -40℃ ~ 85℃ Влажность при хранении - < 95%RH (без конденсата) Температура производственных испытаний - -40℃~75℃ Рейтинг защиты от проникновения - IP20 Входные параметры Количество каналов - 6 каналов Светодиодный индикатор - 6 зеленых светодиодов Разрешение - 15 бит Тип датчика - PT100 Диапазон измерения - -240 ~ 870℃ Точность измерения - 0,5℃ Скорость преобразования - 400 мс/6 каналов Функция диагностики - 32766: Датчик не подключен или провод отсоединен -32766: Состояние короткого замыкания 32765: Отказ микросхемы 32767: Превышение температуры -32768: Недополнение температуры
