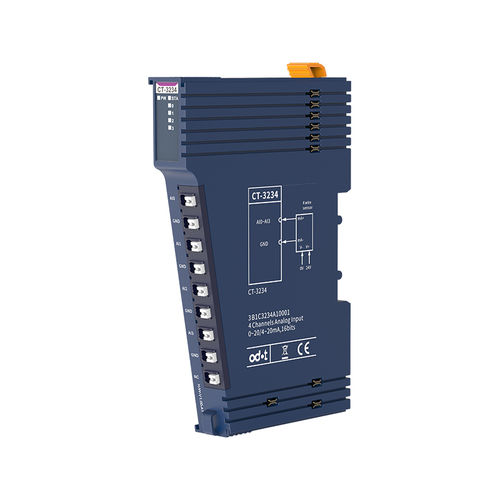

Аналоговый входной модуль CT-3234

RS-485ModBUS RTUModbus TCP

CT-3234 4 канала аналогового ввода /0&4-20мА/15-бит односторонний Особенности модуля ◆ Модуль поддерживает 4-канальное получение токового сигнала. ◆ Модуль может быть сконфигурирован для получения токового сигнала 0-20 мА или 4-20 мА. ◆ Модуль поддерживает 2-проводной (неконтурный выход, требуется внешний источник питания) или 4-проводной вход датчика тока. ◆ Внутренняя шина модуля и вход поля принимает магнитную изоляцию. ◆ Канал ввода модуля подключен к датчику тока выхода активного аналогового сигнала поля. ◆ Канал модуля оснащен защитой от перенапряжения TVS. Общие параметры Питание - Max.65mA@5.0VDC Изоляция - вход/выход на внутреннюю шину: магнитная изоляция (2,5KVrms) Изоляция питания: DC-DC Проводка - Макс.: AWG 18 Мин: AWG 24 Установка - 35 мм DIN-рейка Размер - 115*14*75 мм Вес - 65 г Устойчивость к вибрации - Соответствует стандартам IEC 61131-2 и EC 60068-2-6 Устойчивость к ударам - Соответствует стандартам IEC 61131-2 и IEC 60068-2-27 Характеристики ЭМС - Соответствуют IEC 61131-2 и IEC 61000-4 Параметры окружающей среды Рабочая температура при горизонтальной установке - -35℃~70℃ Рабочая температура при вертикальной установке - -35℃~60℃ Относительная влажность - < 95%RH (без конденсата) Температура хранения - -40℃ ~ 85℃ Влажность при хранении - < 95%RH (без конденсата) Температура производственных испытаний - -40℃~75℃ Рейтинг защиты от проникновения - IP20 Входные параметры Количество каналов - 4 канала Светодиодный индикатор - 4 светодиодных индикатора состояния каналов Диапазон входных сигналов - макс: 0 ~ 23,5 мА Коэффициент разрешения - 15 бит Точность измерения - ±0,3% полный диапазон, @25℃ - ±0.5% полный диапазон, @-20~70℃ Частота дискретизации - 6 мс / 4 канала (уровень фильтра 0) Формат данных - 16-битное знаковое целое число
