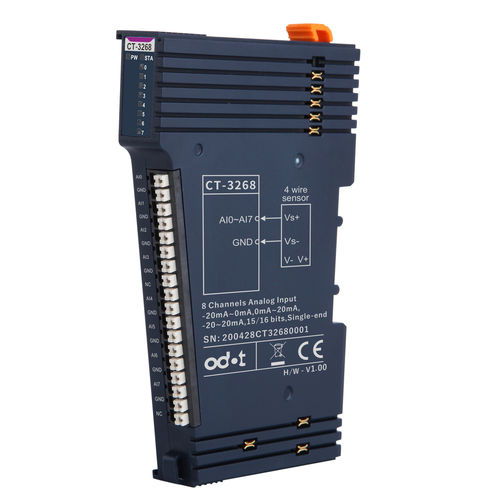

Входной модуль 8 аналоговых входов CT-3268

аналоговыйModBUS RTUEthernet TCP/IP

CT-3268: 8 каналов аналогового ввода /0～20mA OR -20~0mA OR ±20mA /15bit Односторонний биполярный ◆ Модуль поддерживает 8-канальный сбор токового сигнала. ◆ Модуль может быть сконфигурирован для получения токового сигнала 0~20 мА ИЛИ -20~0 мА ИЛИ ±20 мА. ◆ Модуль поддерживает 2-проводную связь (неконтурный выход, требуется внешний источник питания) ◆ Внутренняя шина модуля и вход возбуждения имеют магнитную изоляцию. ◆ Входной канал модуля должен быть подключен к выходному датчику тока активного аналогового сигнала поля. ◆ Канал модуля оснащен защитой от перенапряжения TVS. Общие параметры Питание: Max.65mA@5.0Vdc Изоляция: Входы/выходы на внутреннюю шину: магнитная изоляция (2,5KVrms) Изоляция питания: DC-DC Проводка: Макс.1,0 мм² (AWG 17) Монтаж: 35 мм DIN-рейка Размер: 115*14*75 мм Вес: 65 г Спецификация окружающей среды Рабочая температура: -40~85℃ Влажность окружающей среды: 5%~95% RH (без конденсата) Рейтинг защиты от проникновения: IP20 Входные параметры Количество каналов: 8 каналов Светодиодный индикатор: 8 светодиодных индикаторов состояния каналов Диапазон входных сигналов: Макс: 0~24 мА Коэффициент разрешения: 15 бит Точность измерения: ±0,3% полный диапазон, @ 25℃ ±0,5% полный диапазон, @-20~70℃ Частота дискретизации: 28 мс/8 каналов Функция диагностики： Стандартный режим: Переполнение 32767， Стандартный режим: Переполнение -32768，Отключение каналов: -32767
