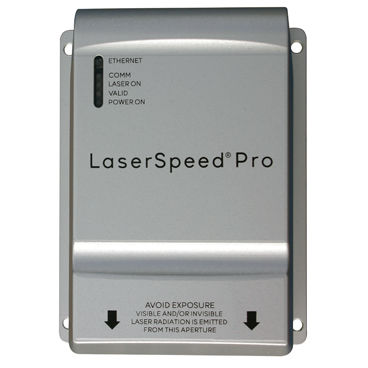

Прибор для измерения длины LaserSpeed Pro

скоростибесконтактныйлазерный

Обзор
Датчик LaserSpeed Pro от Nordson — это бесконтактный лазерный энкодер для измерения длины и скорости движущихся поверхностей с точностью ±0,03% и воспроизводимостью ±0,02%. Он использует технологию лазерной допплеровской велосиметрии (LDV), не имеет движущихся частей, проходит заводскую калибровку для низкого уровня обслуживания и предназначен как замена вращающимся энкодерам. Пригоден для широкого круга промышленных приложений (провода и кабели, трубы, металлы, пленки, бумага, упаковка, древесина, резина и др.). Поддерживает интеграцию Industry 4.0: расширенные Ethernet‑интерфейсы, средства связи и управления.

Применения

• Непрерывное измерение длины
• Измерение скорости
• Дифференциальное управление скоростью
• Управление резкой по длине (cut‑to‑length)
• Контроль натяжения
• Измерение дискретных изделий
• Позиционирование изделия
• Управление нанесением печати и покрытий

Функции и преимущества

• Прямая замена тахометров и контактных энкодеров
• Бесконтактные измерения без проскальзывания и без следов на любых материалах, формах, цветах и поверхностях
• Измеряет в прямом и обратном направлениях, в том числе до истинной нулевой скорости
• Заводская постоянная калибровка, отсутствие движущихся частей; оптика, электроника и I/O встроены в «умный» датчик
• Низкие эксплуатационные расходы благодаря отсутствию движущихся элементов

Несколько доступных моделей
Суффиксы моделей: -401 (только LS 4500) | -403 | -406 | -410
Вылет (standoff): 100 мм (4 дюйма) | 300 мм (12 дюймов) | 600 мм (24 дюйма) | 1000 мм (39.4 дюйма)
Диапазон скоростей (LS Pro 4500): 0,2–1700 м/мин (0,7–5500 фут/мин) | 0,4–4000 м/мин (1,3–13100 фут/мин) | 0,8–8000 м/мин (2,6–26200 фут/мин) | недоступно
Диапазон скоростей (LS Pro 8500): недоступно | 0,4–4000 м/мин (1,3–13100 фут/мин) | 0,8–8000 м/мин (2,6–26200 фут/мин) | 1,0–8000 м/мин (3,2–26200 фут/мин)
Диапазон скоростей (LS Pro 9500): недоступно | −4000–4000 м/мин (−13100–13100 фут/мин) | −8000–8000 м/мин (−26200–26200 фут/мин) | −12000–12000 м/мин (−39400–39400 фут/мин)
Глубина измеряемого поля: 15 мм (0,6 дюйма) | 35 мм (1,4 дюйма) | 50 мм (2,0 дюйма) | 100 мм (4,0 дюйма)

Контактные тахометры vs LaserSpeed Pro (сравнение)
Контактные тахометры: ошибки из‑за проскальзывания изделия, загрязнения и износа; высокие расходы на обслуживание и замену деталей; риск оставления следов на изделии. | LaserSpeed Pro: бесконтактное измерение обеспечивает высокую точность и воспроизводимость; отсутствие движущихся частей — постоянная калибровка и пониженные расходы на владение; не повреждает изделие.

Специализированные серии и корпуса

• LaserSpeed Pro M Series (X‑Housing): проприетарный оптический модуль и уникальная LDV‑схема пучка, оптимизированные для небольших, подпрыгивающих или незафиксированных цилиндрических изделий (например, оголённый провод, мелкие трубки, нагретые металлические стержни).
• LaserSpeed Pro 8500X/9500X: корпус из нержавеющей стали с встроенной продувкой воздуха для работы в условиях пара, тумана и распыления; предназначены для тяжёлых металообрабатывающих условий.
• LaserSpeed Pro 8500E/9500E: прочный экологический корпус с двойным уплотнением для защиты в горячих и агрессивных средах; подходит для прутков, труб, плит, профилей, древесины и пр.
• LS Pro 8500‑C/9500‑C: версия для установки внутри C‑рамки рентгеновского толщиномера; включает датчик, монтажную шину, уголковое зеркало и крышку безопасности для комбинированного измерения толщины и скорости/длины в одном месте.

ROI и преимущества процесса

• Минимизирует производственные потери и брак
• Снижает дефицит и переизбыток продукции
• Повышает качество продукции
• Исключает обслуживание, связанное с контактными энкодерами
• Минимизирует простои
• Снижает совокупную стоимость владения

Технические характеристики

• Технология: лазерная допплеровская велосиметрия (LDV), бесконтактная
• Точность: ±0,03%
• Воспроизводимость: ±0,02%
• Измерение направления: вперёд и назад; измерение до истинной нулевой скорости
• Калибровка: заводская, без движущихся частей
• Интеграция: готово для Industry 4.0 — расширенная Ethernet‑связь, коммуникации и функции управления
• Модельные суффиксы: -401 (только LS 4500), -403, -406, -410
• Вылеты по суффиксу: 100 мм / 300 мм / 600 мм / 1000 мм
• Опции глубины поля: 15 мм, 35 мм, 50 мм, 100 мм
• Примеры диапазонов скоростей: LS Pro 4500: от 0,2 до 1700 м/мин (в зависимости от суффикса); LS Pro 8500: до 0,4–8000 м/мин; LS Pro 9500: двунаправленные диапазоны до ±12000 м/мин в зависимости от суффикса
• Опции для агрессивных условий: X‑housing (нержавеющая сталь + продувка), E‑housing (дополнительная защита)
• Варианты интеграции: модели для установки в C‑рамку (8500‑C / 9500‑C) для совместного измерения толщины и длины/скорости
