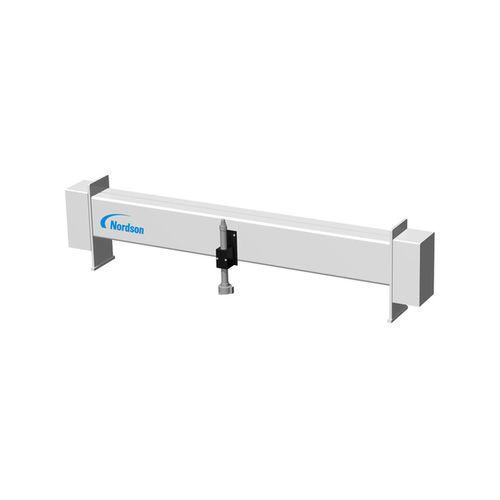

Сканер 1 ось MiniTrak™ S-Frame

для трехмерных измеренийдля осмотрадля листов

Обзор

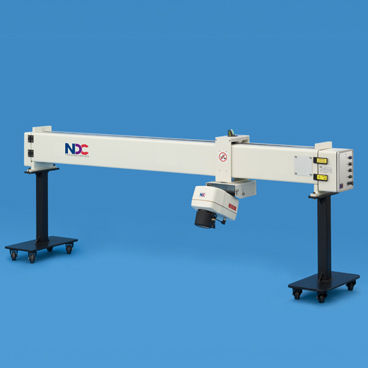

MiniTrak™ S-Frame представляет собой одностороннюю сканирующую раму, предназначенную для интеграции с семействами интеллектуальных датчиков Nordson для онлайн-измерений движущихся полосовых материалов. Она поддерживает технологии обратного рассеяния и отражения и подходит для датчиков, измеряющих одну сторону ленты, таких как ближний инфракрасный (NIR), рентген, гамма-обратное рассеяние и оптическая толщина. Каретка головки оснащена уплотняющей щеткой для исключения частиц, а нижняя часть рамы закрыта, чтобы предотвращать попадание загрязнений на полосу. Рама поддерживает до двух сканирующих датчиков обратного рассеяния и доступна для ширин ленты от 980 мм до 6230 мм.

Поддерживаемые датчики

• Series 9 – Moisture & Coat Weight Gauge
• OptiMike – Optical Thickness Gauge
• GBS – Gamma Thickness Gauge
• Ближнеинфракрасные (NIR) датчики
• Рентгеновские датчики
• Датчики гамма-обратного рассеяния

Применение и совместимость

• Онлайн-односторонние измерения для контроля толщины покрытия, веса покрытия, влажности и плотности
• Интеграция с измерительными системами Nordson и приборами семейства Series 9
• Подходит для пленок, листов, покрытых подложек и других непрерывных полосовых процессов

Ключевые особенности

• Односторонняя прочная сканирующая рама с закрытой нижней частью
• Уплотняющая щетка вокруг каретки головки для защиты от частиц
• Поддержка семейств датчиков обратного рассеяния и отражения
• Поддержка до двух сканирующих датчиков обратного рассеяния
• Конфигурируется для ширин ленты от 980 мм до 6230 мм

Технические характеристики

• Модель: MiniTrak™ S-Frame
• Тип: Односторонняя сканирующая рама для измерений на ленте
• Совместимость датчиков: NIR, оптическая толщина, рентген, гамма-обратное рассеяние; семейство Series 9
• Максимальное число сканирующих датчиков обратного рассеяния: до 2
• Защита: уплотняющая щетка вокруг каретки головки; закрытая нижняя часть рамы
• Поддерживаемые ширины ленты: 980 мм – 6230 мм (38.6 in – 245 in)
