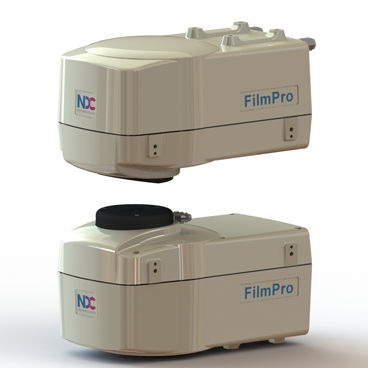

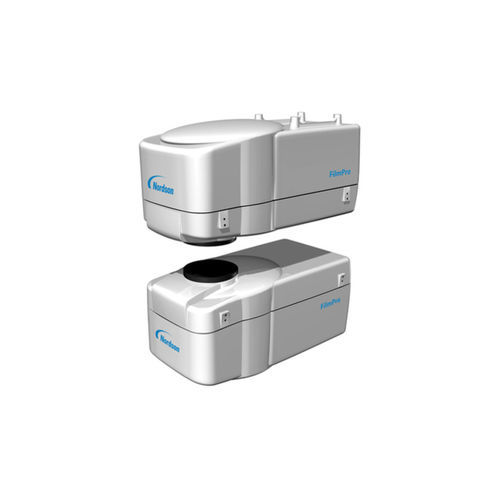

Прибор для измерения толщина FilmPro

поверхностного грузаинфракрасныйдля пленки

Обзор
Прибор FilmPro измеряет толщину и удельный вес (basis‑weight) методом инфракрасной передаточной спектроскопии для плёнок, листов и покрытых изделий. FilmPro разработан для обеспечения повторяемых высокоразрешающих измерений процесса в меняющихся производственных условиях на основе запатентованной инфракрасной оптической схемы и прецизионных компонентов.

Функции и преимущества

• Измерение методом инфракрасной передачи с использованием неизлучающей ионизирующее излучение (без ядерного источника).
• Оптическая схема, оптимизированная для точного определения толщины и удельного веса.
• Опциональный модуль FSO (Fringe Suppression Optics) для снижения оптических интерференций на тонких прозрачных плёнках.
• Диапазон измерений — от очень тонких плёнок до толстых листов и покрытий на плёночных подложках.
• Многослойная дискриминация до 6 компонентов (одновременное разделение слоёв).
• Процедуры калибровки и обслуживания, адаптированные для промышленных линий.

Области применения

• Производство литьевых (cast) плёнок
• Измерение экструзионных листов
• Биакисно-ориентированные плёнки (BOPP/BOPA)
• Линии для выдувных (blown) плёнок
• Многослойные структуры и барьерные слои
• Органические и водные покрытия на плёночных подложках
• Voided/перловые, микропористые, сепараторы для аккумуляторов и дышащие плёнки

Ненуклеарная технология
FilmPro использует инфракрасную передачу вместо радиоактивных источников. Это устраняет необходимость в радиационных лицензиях, специальном экранировании или блокируемых защитных воротах, упрощая установку, обслуживание и соблюдение нормативов.

Улучшённый оптический блок (FSO)
Тонкие прозрачные плёнки могут создавать отражённый свет и оптические интерференции, влияющие на точность измерения. Опциональный модуль FSO и доработанная оптическая система снижают чувствительность к оптическим интерференциям, изменению толщины плёнки и биению сканера, повышая стабильность измерений в сложных задачах по тонким плёнкам.

Универсальность
FilmPro измеряет прозрачные, пигментированные, voided/перловые и окрашенные продукты, включая полосовые покрытия. Он обеспечивает истинное измерение толщины для микропористых, дышащих или voided плёнок и может выводить плотность на основе объединённых данных о толщине и удельном весе. Поддерживается одновременное измерение барьерных слоёв (например, Nylon, EVOH, PVDC) вместе с полиолефиновыми слоями.

Конфигурация системы
FilmPro интегрируется с рамами сканирования Nordson и типичными совместимыми сканерами, такими как AccuTrak O‑Frame, MiniTrak O‑Frame, MiniTrak S‑Frame и SlimTrak II, чтобы соответствовать различным ширинам полотна и производственным условиям.

Характеристики / Технические спецификации

• Продукт: FilmPro — инфракрасная передаточная система для измерения толщины и удельного веса
• Принцип измерения: инфракрасная передача (неионизирующее излучение)
• Измеряемые параметры: толщина и удельный вес; возможен расчёт плотности
• Диапазон материалов: от тонких плёнок до толстых листов; прозрачные, пигментированные, voided/перловые, микропористые, дышащие и барьерные плёнки
• Многослойная дискриминация: до 6 компонентов
• Опция: FSO (Fringe Suppression Optics) для тонких/прозрачных плёнок
• Адаптация к среде: разработан для компенсации колебаний освещённости, изменений температуры/влажности, дрейфа атмосферного давления, флаттера полотна и механического биения сканера
• Калибровка: простые промышленные процедуры калибровки
• Типичные совместимые сканеры: AccuTrak O‑Frame, MiniTrak O‑Frame, MiniTrak S‑Frame, SlimTrak II
• Применения: cast‑плёнки, экструзионные листы, биаксиально ориентированные плёнки, выдувные плёнки, барьерные слои, покрытия, сепараторы аккумуляторов
