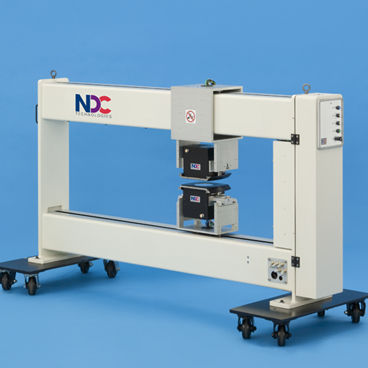

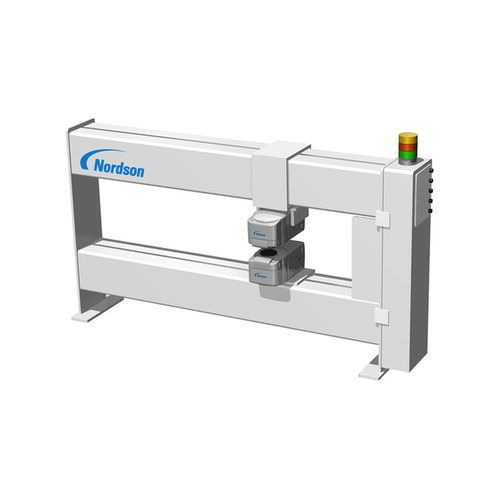

Сканер 1 ось MiniTrak O-Frame

для измеренийпленоклазер

Обзор
Сканер для веб‑измерений MiniTrak O-Frame обеспечивает быстрое, точное и надёжное inline‑измерение, интегрированное в интеллектуальную распределённую измерительную архитектуру. Компактная рама с коробчатым сечением 8 дюймов поддерживает датчики, измеряющие через продукт (NIR, рентген, бета) и может вмещать до двух датчиков качества для комбинированных или резервных измерений.

Ключевые особенности

• Компактная и жёсткая конструкция O‑Frame с коробчатым сечением 8 дюймов для установки в ограниченных технологических зонах.
• Поддержка до двух датчиков качества для комбинированных измерений или резервирования.
• Совместимость с through‑product технологиями: ближний инфракрасный (NIR), рентген, бета.
• Проектирован для интеграции в распределённые интеллектуальные системы измерения и управления веб‑процессами.
• Доступен для широкого диапазона ширин полотна, соответствуя различным производственным линиям.

Поддерживаемые датчики / типичные сочетания

• FilmPro — инфракрасный датчик толщины (NIR)
• Series 9 — датчик влажности и веса покрытия
• GBS — гамма‑толщиномер
• Photon — датчик веса покрытия электрода

Применения
Inline‑измерения для покрытий, плёнок, конвертинга и других непрерывных веб‑процессов, где требуется измерение через продукт (толщина, вес покрытия, влажность, характеристики субстрата) для управления процессом и обеспечения качества.

Технические характеристики

• Семейство моделей: MiniTrak O-Frame
• Производитель: Nordson
• Конструкция рамы: коробчатое сечение 8 дюймов (компактно, высокая жёсткость)
• Вместимость датчиков: до 2 датчиков качества
• Совместимые типы датчиков: NIR, рентген, бета (through‑product измерение)
• Доступные ширины полотна: 575 мм — 4325 мм (22,6 in — 170 in)
• Типичное применение: измерение толщины покрытия, веса покрытия, влажности и инспекция субстрата в непрерывных веб‑процессах
