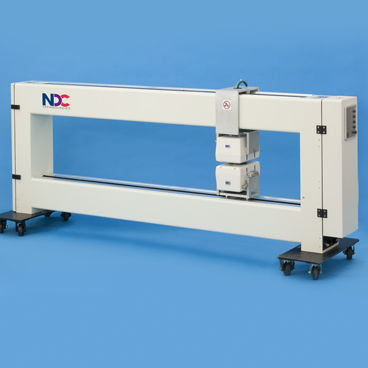

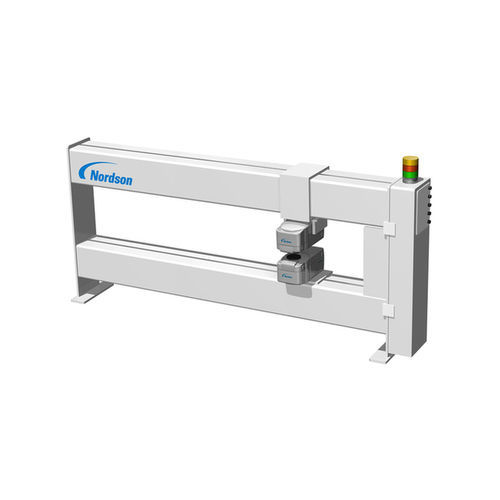

Сканер 2D AccuTrak O-Frame

для осмотрапленоклазер

Обзор
AccuTrak O-Frame — широкополосный O-Frame сканер для измерений на полотне (инфракрасные, ядерные, рентгеновские и другие веб-датчики). Поддерживает до 3 датчиков Nordson и обеспечивает быструю съёмку профиля при скорости сканирования до 500 мм/с. Угол головы допускает линии прохода в пределах ±45° без наклона сканера. Прочная коробчатая балочная конструкция и система подшипников головки обеспечивают долгосрочные, точные и повторяемые измерения в направлении машины (MD) и поперечном направлении (CD). Доступен для ширин полотна от 600 мм до 10000 мм.

Поддерживаемые датчики

• FilmPro — инфракрасный датчик толщины
• Series 9 — датчик влажности и веса покрытия
• GBS — гамма-датчик толщины
• Photon — датчик веса покрытия / электрода

Ключевые характеристики

• Конструкция O-Frame с широкой полосой для стабильных и повторяемых измерений
• Поддержка до 3 датчиков для многоточечного или мультитехнологического сбора данных
• Максимальная скорость сканирования: до 500 мм/с (20 in/s)
• Угол головы: ±45° для линий прохода без наклона сканера
• Прочная коробчатая балочная конструкция и продвинутая система подшипников головки

Применения

• Онлайн‑съёмка профиля при экструзии, ламинировании и конвертировании
• Контроль толщины и веса покрытия для плёнок, листов и покрытых полотен
• Непрерывный контроль качества на производственной линии

Технические характеристики

• Диапазон ширины полотна: 600 мм – 10000 мм (24 – 394 in)
• Скорость сканирования: до 500 мм/с (20 in/s)
• Поддерживаемые типы датчиков: IR, ядерные (гамма), рентген, датчики веса покрытия/электрода и другие
• Максимальное число одновременно используемых датчиков: до 3 (портфель Nordson)
• Конструкция: O-Frame с коробчатой балкой
• Повторяемость измерений: система подшипников головки для точных MD и CD измерений
