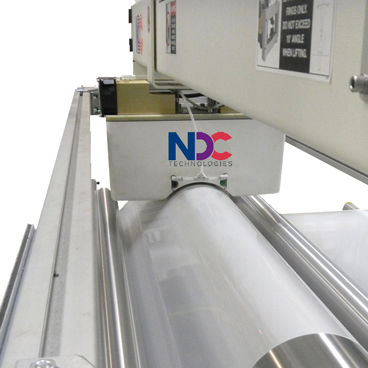

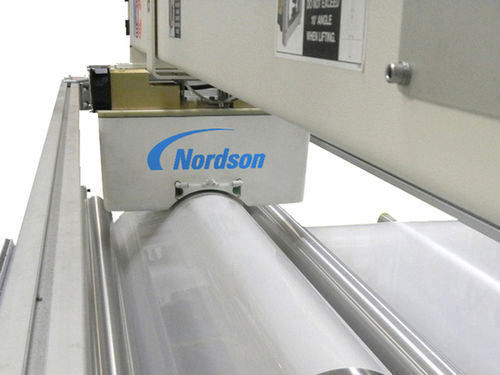

Микрометр толщина OptiMike™

оптическийбесконтактныйточный

Обзор
Оптический микрометр OptiMike обеспечивает прямое, одностороннее и бесконтактное измерение толщины неметаллических листов и толстых плёнок в онлайновых технологических процессах. Оптический метод не зависит от цвета, плотности, блеска или прозрачности материала. Массив светодиодов (LED) проецирует луч через апекс материала на прецизионный опорный вал с малым биением; с противоположной стороны CCD-микрометр фиксирует точку прерывания луча (верхнюю поверхность) с субмикронным разрешением. Встроенный датчик вихревых токов измеряет расстояние до поверхности вала, и данные CCD и вихревого датчика объединяются для расчёта абсолютной общей толщины в реальном времени.

Основные характеристики

• Бесконтактное одностороннее измерение толщины, подходящее для онлайновых веб-приложений
• Ненуклеарная технология (отсутствие радиоактивного источника)
• Не зависит от цвета, плотности, блеска или прозрачности продукта
• Возможна интеграция с датчиками веса для расчёта плотности материала
• Конструкция, упрощающая обслуживание и интеграцию в производственную линию

Принцип измерения
Сенсор проецирует свет с помощью LED-матрицы через апекс материала на прецизионный опорный вал. Прецизионный CCD-микрометр с противоположной стороны определяет границу тени для установления положения верхней поверхности с субмикронной точностью. Встроенный датчик вихревых токов измеряет расстояние до вала; система объединяет показания CCD и вихревого датчика для выдачи абсолютной толщины в реальном времени, что используется для управления процессом и контроля качества.

Применения

• Экструзия плёнок и листов
• Производство пенистых листов
• Проверка резиновых и пластиковых изделий
• Каландрованные листы и покрытые вебы
• Нетканые материалы и технические ткани
• Материалы для застёжек типа «крючок-петля»
• Композиты и ламинированные материалы
• Контроль веба в табачной промышленности

Технические характеристики

• Метод измерения: оптический (LED-матрица + CCD-микрометр) в сочетании с вихретоковой опорной измерительной системой
• Тип измерения: прямое, одностороннее, онлайновое измерение толщины для веб-процессов
• Подходящие материалы: неметаллические листы, плёнки, пеноматериалы, нетканые материалы, композиты
• Разрешающая способность: субмикронное обнаружение верхней поверхности (на базе CCD)
• Опорный элемент: прецизионный вал с малым биением
• Интеграция: совместимость с датчиками веса и системами управления процессом
• Тип датчика: бесконтактный, ненуклеарный оптический микрометр
