Сверлильно-гайконарезной станок ЧПУ T series

контролируемый PLCвертикальный3 оси

Обзор

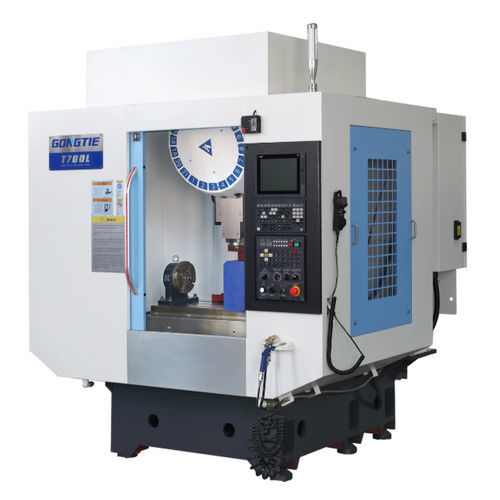

Вертикальный центр сверления и нарезки резьбы с ЧПУ серии T (T700 / T800 / T1000 / T1300) — высокоскоростной, высокожесткий станок для точного сверления, нарезки резьбы и легкого фрезерования на мелких и средних деталях, применяемый в 3C, комплектующих для электромобилей, прецизионных пресс‑формах и общей прецизионной обработке.

Ключевые особенности

• Корпус из высокопрочного песчано‑литого чугуна для станины, каретки, стола, колонны и шпиндельной коробки — повышенная виброустойчивость и стабильность обработки.
• Дисковый тип магазина с механической рукой, роликовая кулачковая передача и точное позиционирование; опционально 21 инструмент для продолжительной автоматической работы.
• Система очистки воздуха удаляет воду и пыль из источника сжатого воздуха, защищая пневмокомпоненты.
• Насос большого расхода и отдельный бак для охлаждения шпинделя и инструмента; центральный вывод для эффективного отвода тепла от шпинделя.
• Автоматическая смазка направляющих и шарико‑винтовых пар; смазка через маслораспределитель и циклическая подача воды с высоконапорным насосом для охлаждения инструмента и удаления стружки.
• PLC‑управляемые электромагнитные клапаны для зажима/освобождения инструмента, управления дверью ATC и продувки шпинделя; электрические компоненты Schneider; варианты CNC Mitsubishi/FANUC/Syntec.

Применение

• Точное сверление, нарезка резьбы и фрезерование для 3C‑компонентов, комплектующих для новых энергетических автомобилей, прецизионных пресс‑форм и смежных областей точной механической обработки.

Технические характеристики

• Размер рабочего стола (L×W) мм: T700 — 800×420; T800 — 1000×500; T1000 — 1100×500; T1300 — 1400×600.
• Макс. нагрузка на стол (кг): T700 — 300; T800 — 350; T1000 — 350; T1300 — 500.
• T‑паз (ширина × шаг) мм: T700 — 3-14×125; T800 — 5-18×100; T1000 — 5-18×120; T1300 — 5-18×100.
• Ход стола по X (мм): T700 — 700; T800 — 800; T1000 — 1000; T1300 — 1300.
• Макс. ход по Y (мм): T700 — 450; T800 — 500; T1000 — 500; T1300 — 650.
• Ход шпинделя по Z (мм): T700/T800/T1000 — 330; T1300 — 450.
• Расстояние от носка шпинделя до стола (макс./мин.) мм: T700/T800/T1000 — 150–480; T1300 — 150–600.
• Центр шпинделя до поверхности направляющей (мм): T700 — 460; T800 — 540; T1000 — 540; T1300 — 700.
• Спецификация шпинделя: BT30 / BT40; прямой привод; макс. скорость: 20 000 об/мин.
• Спецификации направляющих X/Y/Z (мм): T700 — 30/30/30; T800 — 35/35/35; T1000 — 35/35/35; T1300 — 45/45/45.
• Спецификация винтов X/Y/Z: T700 — R2816 / R3216; T800 — R3216; T1000 — R3216; T1300 — R4012.
• Скорость быстрой подачи X/Y/Z (м/мин): T700/T800/T1000 — 48/48/48; T1300 — 36/36/36.
• Точность позиционирования (мм): T700 — 0.01; T800 — 0.01; T1000 — 0.012; T1300 — 0.012.
• Повторяемость (мм): T700 — 0.008; T800 — 0.008; T1000 — 0.01; T1300 — 0.01.
• Опциональный магазин: 21 инструмент (все модели).
• Общий вес (кг): T700 — 3500; T800 — 4000; T1000 — 4500; T1300 — 5500.
• Габариты (мм): T700 — 2600×2250; T800 — 2800×2750; T1000 — 3000×2750; T1300 — 3300×2950.
• Стандартная/опциональная комплектация (фрагмент): CNC Mitsubishi/FANUC/Syntec; сборка шпинделя Speedcn; шарико‑винтовые пары и направляющие PMI/HIWIN/THK; подшипники NSK/NACHI; сменщик инструмента Okada/Chen Sound; электрооборудование Schneider. Полную конфигурацию см. на странице продукта.
