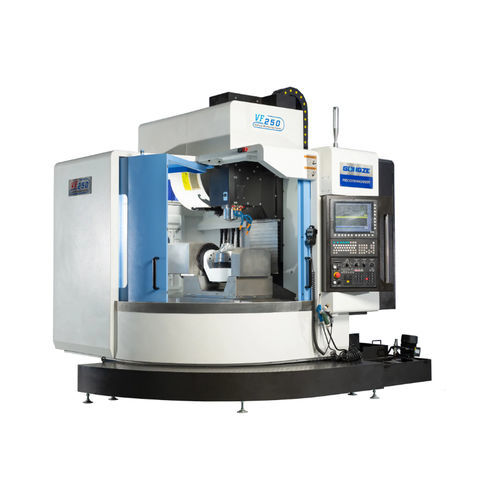

Обрабатывающий центр 5 осей VF seriesвертикальныйс наклонным ротационным столомс неподвижным столом
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 5 осей
- Направление шпинделя
- вертикальный
- Структура
- с неподвижным столом, с наклонным ротационным столом
- Передний конец шпинделя
- BT 40
- Количество инструментов
- 24 инструмента
- Сопутствующие функции
- для фрезерования, для сверления, для скашивания кромок
- Другие характеристики
- высокой точности, с высокой производительностью, высокая жесткость, с автоматическим устройством смены инструментов, с электронным управлением, с консолью
- Ход Х
МАКС.: 650 mm
(25,59 in)МИН.: 600 mm
(23,62 in)- Ход Y
МАКС.: 530 mm
(20,87 in)МИН.: 450 mm
(17,72 in)- Ход Z
МАКС.: 480 mm
(18,9 in)МИН.: 450 mm
(17,72 in)- Скорость вращения
МАКС.: 12 000 rpm
(75 398 rad.min-1)МИН.: 12 000 rpm
(75 398 rad.min-1)- Скорость подачи по оси X
МАКС.: 600 mm/s
МИН.: 500 mm/s
- Скорость подачи по оси Y
МАКС.: 600 mm/s
МИН.: 500 mm/s
- Скорость подачи по оси Z
МАКС.: 0,6 m/s
(1,97 ft/s)МИН.: 0,5 m/s
(1,64 ft/s)- Грузоподъемность стола
МАКС.: 300 kg
(661 lb)МИН.: 60 kg
(132 lb)- Точность позиционирования
МАКС.: 0,012 mm
(0,00047 in)МИН.: 0,012 mm
(0,00047 in)- Повторяемость
0,008 mm
(0,00031 in)- Общий вес
МАКС.: 9 000 kg
(19 841,6 lb)МИН.: 5 000 kg
(11 023,11 lb)
Описание
Вертикальные пятиосевые фрезерные центры VF250 и VF650 предназначены для точной обработки сложных пространственных поверхностей, деталей специальной формы, полых элементов, сверления и косых резов. Они сокращают число закреплений и повышают качество и эффективность производства; подходят для авиационно-космической, автомобильной, электротехнической и прецизионной машиностроительной отраслей.
Основные особенности
Основная конструкция и компоненты
Технические характеристики / спецификации
Основные особенности
- Пятиосевая обработка обеспечивает сложные многогранные операции с уменьшением числа зажима и сокращением цикла обработки.
- Многоязычный интерфейс ЧПУ и USB‑порт для импорта/экспорта программ.
- Станина и корпус из смоляного формованного песчаного чугуна для высокой жесткости, стабильности и демпфирования вибраций.
- Система фильтрации и защиты воздуха удаляет влагу и загрязнения из источника воздуха; управление через PLC и электромагнитные клапаны для операций зажима/ослабления инструмента и дверей/сменщика.
- Интегрированные системы охлаждения и смазки: насос высокой подачи охлаждающей жидкости, бак, масляный охладитель для шпинделя и автоматическая смазка.
- Дисковый магазин инструментов с быстрым и точным сменным механизмом (ёмкость указана в спецификациях).
Основная конструкция и компоненты
- Корпус станка: смоляной песчаный чугун, сконструирован для минимизации вибраций и обеспечения высокой устойчивости при обработке.
- ЧПУ-система: промышленный контроллер (например, SYNTEC 220MA-5 в стандартной конфигурации; FANUC или SIEMENS опционно). Удобный интерфейс и упрощённое программирование.
- Шпиндель: корпус шпинделя из литого под давлением металла, непосредственно соединённый шпиндель (мощность и частоты указаны в спецификациях) с масляным охладителем для температурной стабильности.
- Направляющие и передача: высокоточные роликовые линейные направляющие и прецизионные шарико-винтовые пары (классы и бренды указаны в стандартной конфигурации).
- Воздушная система: фильтрация воды и пыли из источника воздуха для защиты пневматических компонентов.
- Гидравлическая и электрическая системы: стандартные компоненты известных производителей (перечень в конфигурации).
Технические характеристики / спецификации
- Структура: VERTICAL 5 AXES
- Размер рабочего стола: VF250 = 250 mm; VF650 = 650 mm
- Грузоподъемность стола: VF250 = 60 kg; VF650 = 300 kg
- Диаметр обработки: VF250 = Φ370; VF650 = Φ650
- Макс. ход (X): VF250 = 600 mm; VF650 = 650 mm
- Макс. ход (Y): VF250 = 450 mm; VF650 = 530 mm
- Макс. ход (Z): VF250 = 450 mm; VF650 = 480 mm
- Угол поворота (A): VF250 = 120° ~ -120°; VF650 = 120° ~ -120°
- Угол поворота (C): VF250 = 360°; VF650 = 360°
- Расстояние от носка шпинделя до хода оси A: VF250 = 40–490 mm; VF650 = 150–630 mm
- Расстояние от носка шпинделя до центра вращения оси A: VF250 = 40–490 mm; VF650 = регулируется
- Расстояние от центра шпинделя до передней плоскости оси A: VF250 = 370 mm; VF650 = регулируется
- Спецификация шпинделя: VF250 = BT40; VF650 = BT40
- Тип шпинделя: непосредственно соединённый
- Макс. скорость шпинделя: VF250 = 12 000 об/мин; VF650 = 12 000 об/мин
- Спецификации направляющих X/Y/Z: VF250 = 30/35/35 mm; VF650 = 45/45/45 mm
- Спецификации винтов X/Y/Z: VF250 = R28/R28/R32; VF650 = R32/R32/R32
- Скорость быстрого хода X/Y/Z: VF250 = 36/36/36 m/min; VF650 = 30/30/30 m/min
- Быстрый ход A/C: VF250 = 180/380 об/мин; VF650 = 30/120 об/мин
- Точность позиционирования X/Y/Z: VF250 = 0.012 mm; VF650 = 0.012 mm
- Точность позиционирования A/C: VF250 = 15''; VF650 = 15''
- Повторяемость X/Y/Z: VF250 = 0.008 mm; VF650 = 0.008 mm
- Повторяемость B (A/C): VF250 = 8''; VF650 = 8''
- Ёмкость магазина инструментов: VF250 = 24 инструмента; VF650 = 24 инструмента
- Полный вес станка: VF250 ≈ 5000 kg; VF650 ≈ 9000 kg
- Площадь установки: VF250 = 2100 × 2350 mm; VF650 = 3250 × 2800 mm
- Стандартный ЧПУ и компоненты: SYNTEC 220MA-5 (стандарт); шпиндель Speedcn; поворотный стол Lanlan DTR250-400; шарико-винтовые пары и направляющие PMI/HIWIN/THK; подшипники NSK/NACHI; масляный охладитель Rucol/Quang; насос охлаждения Zhehong; насос смазки Baotn/Ishan; электрические компоненты Schneider.
