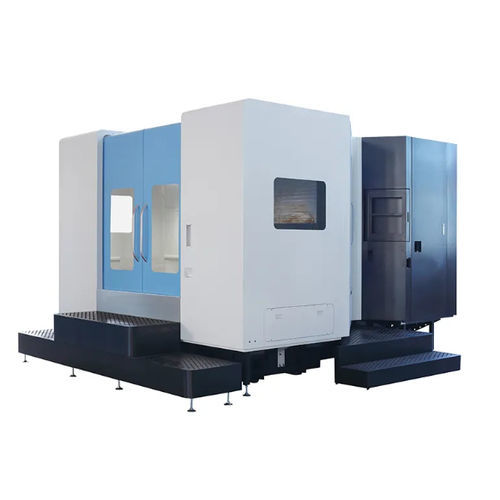

Обрабатывающий центр 3 оси H series4 осигоризонтальныйс двойной стойкой
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси, 4 оси
- Направление шпинделя
- горизонтальный
- Структура
- с двойной стойкой, с делительным столом
- Передний конец шпинделя
- BT 40, BT 50
- Количество инструментов
- 24 инструмента, 30 инструментов, 40 инструментов
- Сопутствующие функции
- для фрезерования, для сверления, для нарезания резьбы
- Другие характеристики
- высокой точности, с высокой производительностью, высокая жесткость, с автоматическим устройством смены инструментов
- Ход Х
105 mm, 750 mm, 1 300 mm, 1 600 mm
(4,13 in, 29,53 in, 51,18 in, 62,99 in)- Ход Y
500 mm, 750 mm, 900 mm, 1 000 mm
(19,69 in, 29,53 in, 35,43 in, 39,37 in)- Ход Z
500 mm, 900 mm, 1 000 mm
(19,69 in, 35,43 in, 39,37 in)- Скорость вращения
8 000 rpm, 12 000 rpm
(50 265 rad.min-1, 75 398 rad.min-1)- Вращение стола (ось C)
МАКС.: 360 °
МИН.: 0 °
- Скорость подачи по оси X
16 m/min, 24 m/min, 30 m/min
- Скорость подачи по оси Y
16 m/min, 24 m/min, 30 m/min
- Скорость подачи по оси Z
16 m/min, 24 m/min, 30 m/min
- Грузоподъемность стола
500 kg, 800 kg, 2 000 kg, 3 000 kg
(1 102 lb, 1 764 lb, 4 409 lb, 6 614 lb)- Точность позиционирования
0,012 mm, 0,015 mm, 0,018 mm
(0,00047 in, 0,00059 in, 0,00071 in)- Повторяемость
МАКС.: 0,012 mm
(0,00047 in)МИН.: 0,008 mm
(0,00031 in)- Общий вес
8 000 kg, 9 500 kg, 12 500 kg, 51 600 kg
(17 636,98 lb, 20 943,91 lb, 27 557,78 lb, 113 758,53 lb)- Габаритная длина
2 450 mm, 3 050 mm, 3 750 mm, 4 300 mm
(96,5 in, 120,1 in, 147,6 in, 169,3 in)- Габаритная ширина
3 050 mm, 4 250 mm, 5 500 mm, 5 600 mm
(120,1 in, 167,3 in, 216,5 in, 220,5 in)
Описание
Горизонтальный обрабатывающий центр серии H (модели H500, H630, H800, H1000) предназначен для многосторонней, высокоточной и тяжёлой обработки. Он сочетает в себе монолитное перевёрнутое T‑ложе, дверь‑подобную двухстенную колонну и стандартный индексируемый 360° поверточный стол для сокращения операций зажима и повышения производительности.
Ключевые особенности
Основные узлы и функциональные модули
Стандартная конфигурация (пример комплектующих и происхождения)
Технические характеристики
Ключевые особенности
- Перевёрнутое T‑ложе и дверного типа двухстенная колонна обеспечивают высокую структурную жёсткость и сопротивляемость вибрациям.
- Три оси с шариковыми винтами большого диаметра повышают жёсткость передачи, повторяемость и точность позиционирования.
- Высокоточные роликовые линейные направляющие по X/Y/Z для быстрого отклика и стабильного позиционирования.
- Серийный 360° поворотный стол позволяет выполнять многостороннюю обработку в одной зажиме; доступна опция 4‑й оси.
- Поддержка операций: фрезерование, расточка, сверление (сверло/развертка/расширение), нарезание резьбы и зенкование — подходит для тяжёлой съёмки припуска и прецизионного производства в серии или единичных изделиях.
Основные узлы и функциональные модули
- Корпус машины: литой из высокопрочного песчано‑смольного чугуна, оптимизирован для демпфирования вибраций и стабильности обработки.
- CNC‑управление: FANUC (например FANUC MF5) с многоязычной поддержкой и USB‑входом/выходом программ; доступны варианты FANUC или SIEMENS.
- Шпиндель: усиленный корпус шпинделя из литого под давлением чугуна; варианты прямого или ремённого привода (BBT40 / BT40–BT50 в зависимости от модели); на некоторых моделях до 12 000 об/мин, мощность до ≈7,5 кВт (по спецификации).
- Охлаждение шпинделя / масляный охладитель: масляное охлаждение для поддержания стабильной температуры шпинделя (~22 °C цель).
- Воздушная система: очистка воздуха от влаги и пыли для защиты компонентов от коррозии и повреждений.
- Центральная подача воды / охлаждение шпинделя: центральный вывод воды для охлаждения шпинделя и отвода тепла, повышение точности и ресурса шпинделя.
- Инструментальный магазин / сменщик: дисковый сменщик с механической рукой и роликово‑кулачковым позиционированием для точной и быстрой смены инструмента; опции магазинов 24/30/40.
- Опциональные оси / поворотные столы: опция 4‑й оси для многосторонней обработки и снижения числа перевалок.
- Направляющие и винты: компоненты PMI/HIWIN/THK с высокоточными роликовыми направляющими и шарико/роликовыми винтами (пример: 2508 φ25 мм × шаг 8 мм).
- Электрика / шкаф управления: Schneider для низковольтных компонентов, возможны драйверы Syntec/FANUC/SIEMENS, шкаф с кондиционированием.
- Гидравлическая система: например Seven Ocean (Тайвань) около 20 л для патрона, передней бабки и гидроцилиндров.
- Система смазки и охлаждения: система Ishan для смазки направляющих и винтов, маслосепаратор, подъёмный насос и ≈38 л циркуляционного бака для охлаждения инструмента и удаления стружки.
Стандартная конфигурация (пример комплектующих и происхождения)
- CNC‑система: FANUC MF5 (Япония) в качестве примера стандартной комплектации.
- ШВП и направляющие: PMI / HIWIN / THK.
- Подшипники винтов: NSK / NACHI.
- Муфты: R+W / Jingqin.
- Сменщик инструментов: Okada / Chen Sound.
- Электрокомпоненты: Schneider (Франция).
- Гидравлика: Seven Ocean (Тайвань).
- Охладитель шпинделя / теплообменник: Rucol / Quang.
Технические характеристики
- Модели: H500, H630, H800, H1000
- Размер рабочего стола (L×W): H500: 500×500 мм; H630: 630×700 мм; H800: 800×800 мм; H1000: 1000×1000 мм
- Макс. нагрузка на стол: H500: 500 кг; H630: 800 кг; H800: 2000 кг; H1000: 3000 кг
- Индексирование стола (B): H500: 0.001°; H630/H800/H1000: 1° × 360°
- Т‑пазы (шир×шаг): H500: 5–18×100 мм; H630/H800: 5–22×125 мм; H1000: 7–22×125 мм
- Макс. диаметр поворота детали: H500 Ø850 мм; H630 Ø1100 мм; H800 Ø1500 мм; H1000 Ø1700 мм
- Макс. ходы X/Y/Z (мм): H500: 750 / 500 / 500; H630: 1050 / 750 / 900; H800: 1300 / 900 / 1000; H1000: 1600 / 1000 / 1000
- Спецификация шпинделя: H500 BT40; H630 BT40/BT50; H800 BT50; H1000 BT50
- Макс. скорость шпинделя: H500/H630: 12 000 об/мин; H800/H1000: 8 000 об/мин
- Точность позиционирования X/Y/Z: H500: 0.012 мм; H630/H800: 0.015 мм; H1000: 0.018 мм
- Повторяемость X/Y/Z: H500: 0.008 мм; H630/H800: 0.01 мм; H1000: 0.012 мм
- Опциональный магазин (инструментов): H500: 24; H630: 24/30; H800/H1000: 24/30/40
- Примерный вес: H500: 8000 кг; H630: 9500 кг; H800: 12500 кг; H1000: 51600 кг
- Габаритные размеры (мм): H500: 2450×3050; H630: 3050×4250; H800: 3750×5500; H1000: 4300×5600
