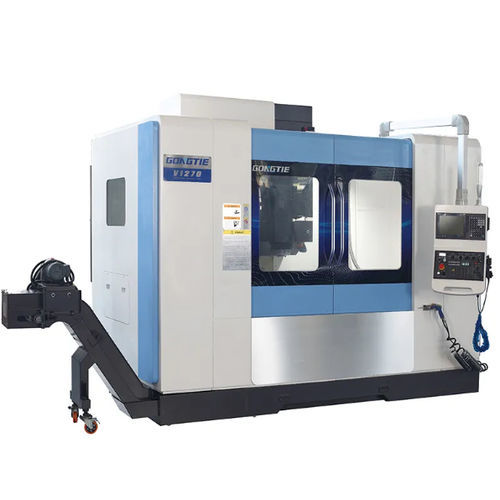

Токарно-фрезерный центр ЧПУ V seriesконтролируемый PLCвертикальный4 оси
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ, контролируемый PLC
- Тип
- вертикальный
- Количество осей
- 4 оси, многоосный
- Конструкция
- с неподвижным стендом
- Другие характеристики
- высокой точности, для устройства смены инструмента, автоматический, диск
- Ход Х
МИН.: 800 mm
(31,5 in)МАКС.: 1 500 mm
(59,06 in)- Ход Y
500 mm, 600 mm, 700 mm, 800 mm, 900 mm
(19,69 in, 23,62 in, 27,56 in, 31,5 in, 35,43 in)- Ход Z
550 mm, 600 mm, 700 mm
(21,65 in, 23,62 in, 27,56 in)- Вес машины
5 500 kg, 6 500 kg, 7 000 kg, 9 000 kg, 9 500 kg
(12 125,42 lb, 14 330,05 lb, 15 432,36 lb, 19 841,6 lb, 20 943,91 lb)- Скорость вращения
8 000 rpm, 12 000 rpm, 15 000 rpm
(50 265,482 rad.min-1, 75 398,224 rad.min-1, 94 247,78 rad.min-1)
Описание
Серия V/VM объединяет токарные и фрезерные операции на платформе с вертикальной станиной, обеспечивая многопроходную обработку в одной зажиме для мелких и средних деталей.
Основные характеристики
Основная конструкция и вводная
Узлы и подсистемы
Характеристики / технические данные
Основные характеристики
- Вертикальное обрабатывающее центр с возможностью фрезерования, расточки, сверления и нарезания резьбы за один зажим.
- Стандартная CNC‑система: Mitsubishi M80A; FANUC или SIEMENS — опции.
- Конструкция станка (станина, каретка держателя инструмента, стол, колонна, короб шпинделя) из высокопрочной песчано‑смоляной / литьевой чугуна для жесткости и демпфирования вибраций.
- Варианты шпинделя: ременной или прямой привод в зависимости от модели; скорости до 12 000–15 000 об/мин (в зависимости от модели); интерфейсы BBT40/BT40 или BT50; масляный холодильник для температурной стабильности.
- Направляющие THK/PMI класса P и шарико‑винтовые передачи C3 с импортными подшипниками и предварительным натягом для точности и стабильности.
- Дисковый револьвер (механическая рука) на 24 позиции (24/30 для крупных моделей); роликово‑кулачковое позиционирование и механическая подача для быстрой и точной смены инструмента.
- Пневмосистема фильтрует воду и пыль из источника сжатого воздуха; PLC‑управляемые соленоидные клапаны для захвата/сброса инструмента, продувки шпинделя и управления дверцей сменщика.
- Насос охлаждающей жидкости большого расхода и бак с центральным отводом для охлаждения шпинделя, что повышает точность и продлевает срок службы шпинделя.
- Удаление стружки: спиральные транспортеры по обеим сторонам стола и цепной транспортер слева (в зависимости от модели/опции).
- Автоматическая смазка направляющих и винтов (система Ishan) с маслосепаратором.
- Электрические компоненты в стандартной комплектации: Schneider; опции — Syntec, FANUC или SIEMENS; возможна климатизация электрического шкафа.
Основная конструкция и вводная
- Разработаны методом конечных элементов для оптимальной конструкции и высокой жесткости. Применимы для высокоскоростной прецизионной обработки в общем машиностроении, автомобильной и текстильной отраслях.
Узлы и подсистемы
- Корпус станка — высокопрочный корпус из песчано‑смоляной отливки обеспечивает хорошее демпфирование вибраций и стабильность обработки.
- CNC‑система — Mitsubishi M80A в стандарте; FANUC/SIEMENS опционально; мультиязычный интерфейс и USB для ввода/вывода программ.
- Шпиндель — короб шпинделя из литья под давлением; конфигурации ремень/прямое; типично BBT40/BT40 до 12 000–15 000 об/мин или BT50 для крупных моделей; характеристики мощности варьируются.
- Масляный холодильник / Центральное охлаждение — охлаждение шпинделя маслом для температурной стабильности (цель ≈22 °C) и центральный вывод для эффективного отвода тепла.
- Пневмосистема — фильтрация воды/пыли и PLC‑управление соленоидными клапанами для пневмофункций (зажим/сброс инструмента, продувка, дверца револьвера).
- Инструментальный магазин — дисковый тип с механической рукой и роликово‑кулачковым позиционированием; смена инструмента выполняется при позиционировании шпинделя у сменщика.
- Опция 4‑й оси / Поворотный стол — доступна для многогранной обработки и сокращения операций зажима.
- Направляющие и винты — PMI/HIWIN/THK направляющие (P‑класс) и шарико‑винтовые пары C3; типы R4016/R4012/R5010 в зависимости от модели.
- Гидравлика и смазка — гидравлический блок Seven Ocean (≈20 л) для патрона/центра и гидроцилиндров; смазочные насосы Ishan/Baotn и контуры охлаждения; бак 38 л и подающая помпа для высоконапорного охлаждения.
- Электрика / Управление — Schneider стандарт; опции Syntec/FANUC/SIEMENS; соленоидные модули и панели управления по спецификации.
Характеристики / технические данные
- Серия: V/VM — V855, V966, V1167, V1270, VM1380, VM1580.
- Размер рабочей плиты (L×W, мм): V855 1000×500 ; V966 1000×550 ; V1167 1200×600 ; V1270 1400×700 ; VM1380 1500×700 ; VM1580 1700×800.
- Макс. нагрузка на стол (кг): V855 500 ; V966 600 ; V1167 600 ; V1270 800 ; VM1380 1000 ; VM1580 12000 (значение из таблицы).
- T‑паз (ширина × шаг, мм): V855 5-18×80 ; V966 5-18×90 ; V1167 5-18×100 ; V1270 5-18×125 ; VM1380 5-18×150 ; VM1580 5-18×140.
- Ходы X/Y/Z (мм): Xmax V855 800 ; V966 900 ; V1167 1100 ; V1270 1200 ; VM1380 1300 ; VM1580 1500. Ymax V855 500 ; V966 600 ; V1167 600 ; V1270 700 ; VM1380 800 ; VM1580 900. Z (шпиндель) max V855 550 ; V966 600 ; V1167 700 ; V1270 700 ; VM1380 700 ; VM1580 700.
- Расстояние от носка шпинделя до стола (макс./мин., мм): V855 670/120 ; V966 (в таблице: 3) ; V1167 120–820 ; V1270 120–820 ; VM1380 135–835 ; VM1580 135–835.
- Диаметр отверстия шпинделя / интерфейс: V855–V1270 BT40 (частично BBT40) ; VM1380/VM1580 BT50.
- Макс. скорость шпинделя (об/мин): V855 12000 ; V966 15000 ; V1167 15000 ; V1270 15000 ; VM1380 8000 ; VM1580 8000.
- Тип передачи шпинделя: зависит от модели (прямой; ремень/прямой; ремень/редуктор).
- Спецификации направляющих X/Y/Z: обычно 45 / 45 / 45 мм (у самой крупной модели указана коробчатая конструкция).
- Винтовые спецификации: R4016, R4012, R5010 в зависимости от модели.
- Скорость быстрого перемещения X/Y/Z (м/мин): V855–V1270 = 36/36/24 ; VM1380/VM1580 = 24/24/16.
- Точность позиционирования / повторяемость (мм): см. значения по моделям.
- Вместимость магазина инструментов: 24 стандартно (в опции 24/30 для больших моделей).
- Масса машины (кг): V855 5500 ; V966 5500 ; V1167 6500 ; V1270 7000 ; VM1380 9000 ; VM1580 9500.
- Габаритные размеры (мм): V855 2600×2950 ; V966 2600×2950 ; V1167 3000×3050 ; V1270 3200×3250 ; VM1380 4000×3400 ; VM1580 4200×3400.
