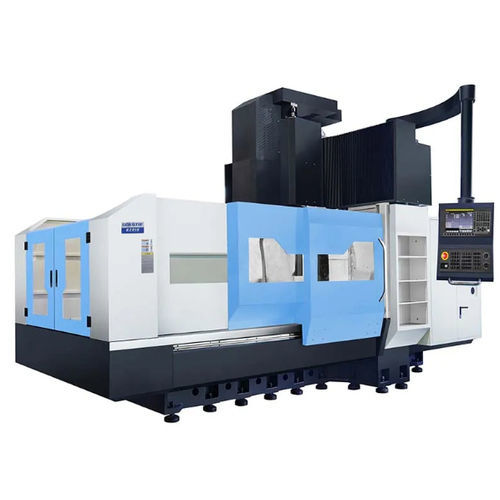

Обрабатывающий центр 3 оси GS/G series4 осис рамойBT 40
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси, 4 оси
- Структура
- с рамой
- Передний конец шпинделя
- BT 40, BT 50, BBT40
- Количество инструментов
- 24 инструмента, 30 инструментов
- Сопутствующие функции
- для фрезерования
- Применение
- для тяжелых работ
- Другие характеристики
- высокоэффективный, высокой точности, высокая жесткость, с прямым приводом, с автоматическим устройством смены инструментов, с автоматическим устройством смены инструментов
- Ход Х
1 600 mm, 2 000 mm, 2 500 mm
(62,99 in, 78,74 in, 98,43 in)- Ход Y
1 200 mm, 1 500 mm, 1 800 mm
(47,24 in, 59,06 in, 70,87 in)- Ход Z
500 mm, 800 mm
(19,69 in, 31,5 in)- Скорость вращения
8 000 rpm, 15 000 rpm
(50 265 rad.min-1, 94 248 rad.min-1)- Мощность
МАКС.: 7,5 kW
(10,2 hp)МИН.: 7,5 kW
(10,2 hp)- Скорость подачи по оси X
15 m/min
- Скорость подачи по оси Y
20 m/min
- Скорость подачи по оси Z
20 m/min
- Грузоподъемность стола
2 000 kg, 3 000 kg, 4 000 kg, 5 000 kg
(4 409 lb, 6 614 lb, 8 818 lb, 11 023 lb)- Точность позиционирования
0,018 mm, 0,022 mm, 0,025 mm
(0,00071 in, 0,00087 in, 0,00098 in)- Общий вес
9 500 kg, 11 500 kg, 17 500 kg, 23 500 kg
(20 943,91 lb, 25 353,16 lb, 38 580,9 lb, 51 808,63 lb)- Габаритная длина
4 250 mm, 5 850 mm, 6 250 mm, 6 850 mm
(167,3 in, 230,3 in, 246,1 in, 269,7 in)- Габаритная ширина
3 650 mm, 3 850 mm, 4 250 mm
(143,7 in, 151,6 in, 167,3 in)
Описание
Обзор
Серия GS/G представляет собой семейство тяжёлых портальных обрабатывающих центров, разработанных для высокой жёсткости конструкции, тепловой стабильности и точной многоосевой обработки крупногабаритных заготовок. Модели: GS1612, GS2012, GS2015 и GS2518. Основные узлы выполнены из Meehanite-чугунa и отлиты в песчано-резиновой форме для демпфирования вибрации и стабильных размеров.
Основные преимущества
Основные компоненты и функции
Технические характеристики
Серия GS/G представляет собой семейство тяжёлых портальных обрабатывающих центров, разработанных для высокой жёсткости конструкции, тепловой стабильности и точной многоосевой обработки крупногабаритных заготовок. Модели: GS1612, GS2012, GS2015 и GS2518. Основные узлы выполнены из Meehanite-чугунa и отлиты в песчано-резиновой форме для демпфирования вибрации и стабильных размеров.
Основные преимущества
- Конструкция машины: станина, стол, колонна, балка, седло и другие ключевые элементы из высокопрочного Meehanite/песчаной резиновой отливки для лучшего гашения вибраций и тепловой стабильности.
- Направляющие и движение: оси X/Y с роликовыми линейными направляющими для тяжёлых условий; ось Z с роликовыми направляющими или прямоугольной жёсткой направляющей; плавное движение и высокая износостойкость.
- Приводы и шпиндели: высокоточные предварительно натянутые шариковинтовые пары на осях X/Y/Z, напрямую приводимые мощными AC сервоприводами для исключения люфтов.
- Балансировка Z: двойные азотные балансировочные цилиндры снижают холостой крутящий момент на шариковинте, уменьшая износ и сохраняя точность.
Основные компоненты и функции
- Корпус станка: литой из Meehanite с песчано-резиновым формованием, обеспечивает антивибрационные свойства и надёжную опору при тяжёлой обработке.
- CNC-система: в таблице конфигураций указан Mitsubishi M80A как стандарт; по запросу возможны FANUC или SIEMENS; многоязычная поддержка и USB для ввода/вывода программ.
- Шпиндель: корпус шпинделя из литья; прямой привод шпинделя (BBT40/BT50 в зависимости от модели) с рабочими скоростями до 12 000–15 000 об/мин (в зависимости от модели) и мощностью до ≈7,5 кВт (в зависимости от опций). Масляное охлаждение обеспечивает температурную стабильность.
- Плашка смены инструмента: дисковый механический манипулятор с роликовым кулачком для быстрой и точной смены инструмента; опционные магазины на 24/30 мест.
- Вспомогательные системы: центральный вывод охлаждающей воды шпинделя, фильтрация сжатого воздуха, система смазки направляющих и винтов, гидравлика для патрона/первичного центрователя и охлаждение электрического шкафа.
- Опции: поворотный стол 4-й оси для многосторонней обработки, транспортер стружки, варианты привода шпинделя ремень/шестерня и выбор поставщиков направляющих/винтов (PMI/HIWIN/THK).
Технические характеристики
- Модели: GS1612, GS2012, GS2015, GS2518
- Размер рабочего стола (Д×Ш): 1700×1000 / 2100×1000 / 2100×1200 / 2700×1500 мм
- Макс. нагрузка на стол: 2000 / 3000 / 4000 / 5000 кг
- Ходы (X×Y×Z): GS1612 1600×1200×500 мм; GS2012 2000×1200×500 мм; GS2015 2000×1500×800 мм; GS2518 2500×1800×800 мм
- Шпиндель: GS1612/GS2012 BT40 прямой привод макс. 15000 об/мин; GS2015/GS2518 BT50 ременной/зубчатый привод макс. 8000 об/мин
- Точность позиционирования / повторяемость: позиционирование ≈0,018–0,025 мм; повторяемость ≈0,012–0,015 мм (зависит от модели)
- Быстрый ход (X/Y/Z): типично 15/20/20 м/мин для малых моделей; уточняйте у поставщика
- Вес / габариты (прибл.): GS1612 9500 кг (4250×3650 мм); GS2012 11500 кг (5850×3650 мм); GS2015 17500 кг (6250×3850 мм); GS2518 23500 кг (6850×4250 мм)
- Стандартные компоненты (примеры): CNC Mitsubishi M80A (FANUC/SIEMENS опционно), шпиндель Speedcn, винты/направляющие PMI/HIWIN/THK, подшипники NSK/NACHI, электрические компоненты Schneider.
