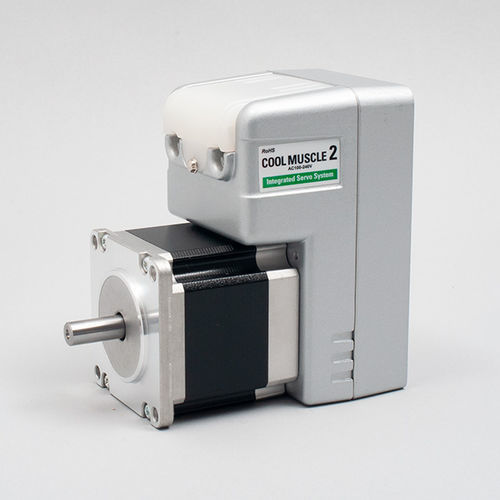

Серводвигатель со встроенным контроллером CM2-x-56B10C

ACмонофазовыйтрехфазовый

Обзор
COOL MUSCLE 2 — это комплексная AC-сервосистема «всё в одном», интегрирующая привод, контроллер, энкодер, блок питания и функции ПЛК, необходимые для сервоуправления. Позволяет выполнять точное управление двигателем при прямом подключении к питанию и обеспечивает простое подключение к ПК или терминалу отображения.

Компактность и простота за счёт интеграции
Все устройства, обычно требуемые для управления сервоприводом, объединены в COOL MUSCLE 2. Внешняя управляющая аппаратура необязательна; блок может управляться напрямую с ПК или терминала, что упрощает установку и уменьшает габариты системы.

Преимущества интеграции

• Экономия проводки и пространства: разъёмы на кабелях упрощают монтаж и позволяют сократить место за счёт прямого подключения к ПК или ПЛК.
• Снижение стоимости: встроенный ПЛК обеспечивает локальное управление последовательностями и движениями, уменьшая потребность во внешних контроллерах и снижая общую стоимость системы.
• Широкая область применения: применялся в миллионах инсталляций, включая медицинскую технику, полупроводниковую промышленность и развлекательное оборудование.

Простота
Настройка и эксплуатация возможны с ПК без специализированных знаний по серводвигателям. Сложные движения могут быть запрограммированы с помощью встроенного ПЛК, что упрощает ввод в эксплуатацию.

Операционные преимущества

• Простая проводка: соединения «click & click».
• Удобное управление: программы движения можно сохранять и запускать с помощью переключателей.
• Простое программирование: набор простых команд для быстрой разработки и редактирования программ.
• Утилита CWL: интуитивный интерфейс для настройки параметров, управления данными и мониторинга состояния.

Высокая производительность
COOL MUSCLE 2 использует собственный метод векторного управления для тихого, плавного движения и эффективной работы на всем диапазоне скоростей. Автоматическая/реальная оптимизация снижает необходимость в тюнинге, обеспечивая эффективность при низких и высоких скоростях.

Интегрированность и широкий диапазон скоростей
Регулирование скорости от сверхнизкой (0,012 RPM) до высокой (до 8 000 RPM в зависимости от размера). Разрешающая способность позиционирования — 1/50 000 ppr (~0,0075°). Максимальная скорость зависит от габаритов модели.

Высокая функциональность и разнообразие функций
Доступные функции: управление крутящим моментом, линейная и круговая интерполяция, обучение (teaching), хранение и исполнение программ. Встроенный ПЛК поддерживает арифметические и логические операции для локального управления приложением. Дополнительные возможности: сетевые функции, индикатор состояния (LED) и множество настраиваемых параметров.

Особенности и ключевые моменты

• All-in-one AC servo: привод, контроллер, энкодер, блок питания и ПЛК интегрированы.
• Plug-and-play: прямое управление с ПК или терминала.
• Векторное управление для тихого, плавного и эффективного движения.
• Концепция, снижающая необходимость в тюнинге: автоматическое/оптимальное управление относительно нагрузки в реальном времени; доступно автонастройка.
• Широкий диапазон скоростей: от 0,012 RPM до высоких оборотов (до 8 000 RPM в зависимости от размера).
• Высокая точность позиционирования: до 1/50 000 ppr (~0,0075°).
• Встроенный ПЛК: хранение и исполнение программ движения; поддержка арифметических и логических операций.
• Возможность сетевого взаимодействия: до 15 осей можно объединить кабелями.
• Индикатор состояния для проверки без ПК/ПЛК.
• Множество настраиваемых параметров и утилита CWL для настройки, мониторинга и редактирования.
• Функции интерполяции: линейная и круговая интерполяция доступны и выполняются простыми командами.

Технические характеристики

• Семейство продукта / название модели: COOL MUSCLE 2
• Интегрированные компоненты: привод, контроллер, энкодер, блок питания, функция ПЛК
• Метод управления: векторное управление
• Диапазон скоростей (пример): 0,012 RPM (сверхнизкая скорость) до 8 000 RPM (макс. зависит от размера)
• Точность позиционирования: 1/50 000 ppr (прибл. 0,0075 градуса)
• Сеть: до 15 осей, соединяемых кабелями
• Функции: управление крутящим моментом, интерполяция (линейная & круговая), обучение, ПЛК арифметика & логика, хранение и исполнение программ
• Пользовательский интерфейс: Utility Software CWL для настройки параметров, мониторинга и редактирования программ
• Индикатор состояния: статусный LED на верхней части корпуса
