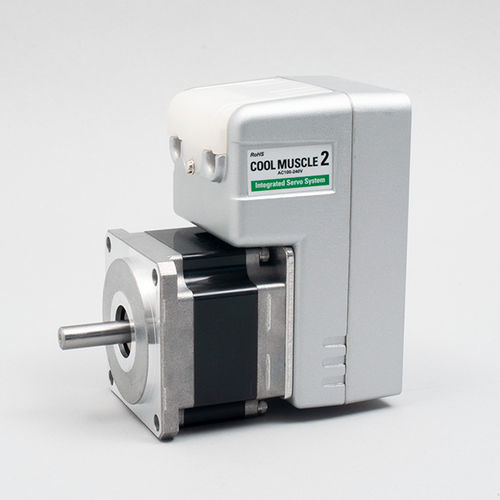

Серводвигатель со встроенным контроллером CM2-x-60A10C

ACмонофазовыйтрехфазовый

Обзор продукта
COOL MUSCLE 2 — это AC‑сервосистема, объединяющая драйвер, контроллер, энкодер, блок питания и функции ПЛК, необходимые для управления сервоприводом. Она позволяет прямое управление с ПК или дисплея и исключает необходимость внешних управляющих устройств, упрощая архитектуру и монтаж системы.

Интеграция — компактно и просто
Все компоненты, обычно требуемые для сервоприменений, объединены в COOL MUSCLE 2 (драйвер, контроллер, энкодер, блок питания и ПЛК). Это сокращает длину проводки, занимаемое пространство в шкафу и количество внешних устройств на объекте.

Преимущества интеграции

• Экономия проводки и пространства: соединения через кабельные разъемы для прямого подключения к ПК или ПЛК минимизируют объем проводки и занимаемую площадь.
• Снижение стоимости: встроенная функция ПЛК может исключить необходимость внешнего ПЛК, снижая общую стоимость системы.
• Применение в промышленности: COOL MUSCLE 2 успешно используется в миллионах приложений в медицине, полупроводниках, индустрии развлечений и других секторах.

Простота использования
Настройка и управление осуществляются с ПК; специализированные знания по серво не требуются. Сложные траектории можно программировать с помощью встроенного ПЛК, а программы движения сохранять и запускать с помощью переключателей или команд, что сокращает время разработки.

Утилитное ПО
Utility Software CWL предоставляет интуитивный интерфейс для настройки параметров, управления данными и мониторинга состояния COOL MUSCLE 2 в реальном времени.

Высокая производительность
COOL MUSCLE 2 использует векторное управление для тихого, плавного движения и оптимального момента во всем диапазоне скоростей. Система поддерживает настройку усилений и режим автоматического tuningless‑контроля для адаптации к нагрузке в реальном времени.

Интегрированные функции
Реализованы управление моментом, интерполяция (линейная и круговая), позиционное управление, обучение (teaching), сохранение и выполнение программ движения. Встроенный ПЛК способен управлять логикой всего приложения.

Различные функции

• Функция ПЛК: арифметические и логические операции позволяют автономное управление приложением.
• Сеть: до 15 осей можно объединить в сеть через кабельные разъемы.
• Индикатор состояния: верхняя Status LED для быстрой проверки без ПК.
• Множество параметров: большое количество настраиваемых пользователем параметров для адаптации поведения.
• Интерполяция: поддержка линейной и круговой интерполяции, выполняемой простыми командами.

Чем полезно
COOL MUSCLE 2 упрощает проводку (разъемные соединители), управление (прямое управление с ПК/дисплея и сохраненные программы движения) и программирование (простые команды и интуитивное ПО). Подходит для компактных интегрированных сервоприложений в различных отраслях.

Технические характеристики

• Коммерческое наименование / модель: COOL MUSCLE 2
• Интегрированные компоненты: драйвер, контроллер, энкодер, блок питания, функция ПЛК
• Метод управления: векторное управление
• Настройка: авто‑тюнинг и режим tuningless (автоматическое адаптивное управление в реальном времени)
• Диапазон скоростей: от очень низкой (0,012 об/мин) до высокой (до 8 000 об/мин; максимальная скорость зависит от размера)
• Точность позиционирования: 1/50 000 ppr (0,0075°)
• Функции: позиционное управление, управление моментом, интерполяция (линейная и круговая), teaching, сохранение и выполнение программ движения
• PLC: встроенный PLC поддерживает арифметические и логические операции; может управлять полными приложениями
• Сетевая возможность: до 15 осей через кабельные разъемы
• Индикаторы: Status LED на верхней части устройства
• ПО: Utility Software CWL для настройки параметров, управления данными и мониторинга
• Применение: медицина, полупроводники, индустрия развлечений и различные промышленные области
