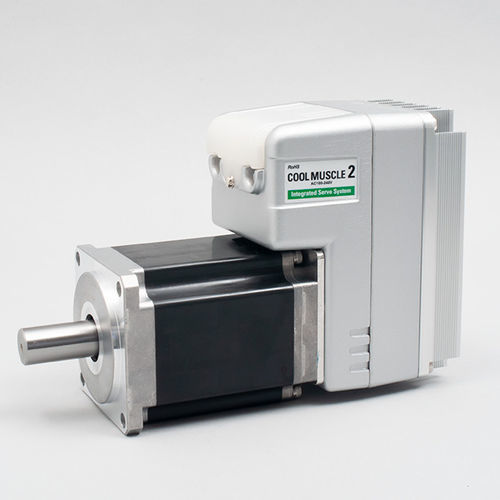

Серводвигатель со встроенным контроллером CM2-x-60A40C

ACмонофазовый3-фазный

Обзор продукта
COOL MUSCLE 2 — это AC сервосистема с интегрированными драйвером, контроллером, энкодером, источником питания и функциями ПЛК в корпусе двигателя. Обеспечивает точное управление движением напрямую с ПК или терминала без внешнего управляющего оборудования.

Компактность и простота за счёт интеграции
Все компоненты, необходимые для традиционного управления сервомотором, встроены в корпус двигателя. Это исключает необходимость внешних приводов, уменьшает занимаемое пространство и упрощает установку и прокладку кабелей.

Преимущества интеграции

• Экономия проводки и места: модульные кабельные разъёмы снижают сложность проводки и занимаемую площадь.
• Снижение стоимости системы: встроенные функции ПЛК и управления уменьшают количество внешних устройств и общую стоимость системы.
• Использование в разных областях: применяется в медицине, полупроводниковой промышленности, индустрии развлечений и других сферах.

Простота
Настройка и эксплуатация выполняются с ПК с помощью интуитивного программного обеспечения. Программы движения можно хранить в устройстве и запускать с помощью переключателей или внешних сигналов, что исключает необходимость глубоких знаний в области сервоприводов.

Простые функции

• Простая проводка: защёлкивающиеся разъёмы для быстрого подключения.
• Простое управление: предустановленные последовательности движения выполняются по переключателям или командам.
• Простое программирование: набор простых команд для создания и редактирования сложных движений.
• Утилита CWL: графический интерфейс для настройки параметров, управления данными и мониторинга в реальном времени.

Высокая производительность
COOL MUSCLE 2 использует векторное управление для плавного и тихого движения и эффективной выдачи крутящего момента в широком диапазоне скоростей. Автотюнинг минимизирует ручную настройку коэффициентов и адаптирует управление к изменениям нагрузки в реальном времени.

Интеграция и высокая функциональность

• Широкий диапазон скоростей: от очень низких скоростей (≈0,012 об/мин) до высоких (макс. зависит от размера; примеры до ≈8 000 об/мин).
• Работа без ручной настройки: автонастройка обеспечивает стабильную работу без значительных ручных регулировок.
• Расширенные функции: управление крутящим моментом, линейная и круговая интерполяция, функции обучения и полное выполнение программ с помощью встроенного ПЛК.

Различные функции

• Функция ПЛК: арифметические и логические операции для встроенной автоматизации и управления последовательностями.
• Сетевые возможности: до 15 осей могут быть объединены в сеть с помощью кабельных разъёмов.
• Индикатор состояния: верхний светодиод для быстрой визуальной проверки без ПК.
• Большое количество параметров: множество настраиваемых параметров для подбора поведения под задачу.
• Интерполяция: линейная и круговая интерполяция выполняется простыми командами без внешнего контроллера.

Технические характеристики

• Название модели: COOL MUSCLE 2
• Интегрированные компоненты: драйвер, контроллер, энкодер, питание и функция ПЛК в корпусе двигателя
• Метод управления: векторное управление для плавного движения и оптимальной подачи крутящего момента
• Диапазон скоростей: ≈0,012 об/мин до высоких скоростей (макс. зависит от размера; примеры до ≈8 000 об/мин)
• Разрешение по позиции: до 1/50 000 ppr (≈0,0075°)
• Сеть: до 15 осей
• Функции: управление крутящим моментом, интерполяция (линейная & круговая), обучение, сохранение/выполнение программ, арифметические/логические операции ПЛК
• Эксплуатация и настройка: управление с ПК/терминала; утилита CWL для параметров и мониторинга
• Проводка: модульные разъёмы для упрощения проводки и уменьшения занимаемого пространства
• Индикатор состояния: верхний светодиод для быстрой проверки состояния
• Области применения: медицина, полупроводники, индустрия развлечений и другие промышленные применения
