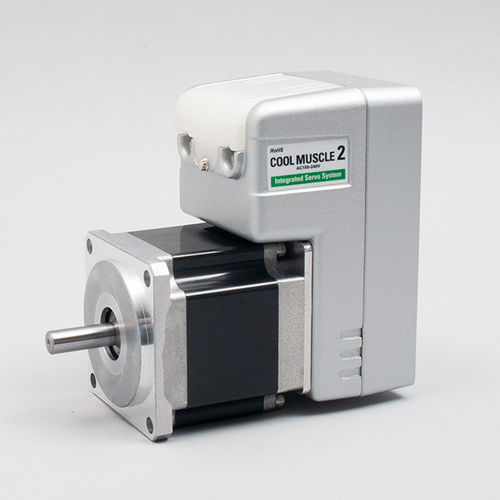

Серводвигатель со встроенным контроллером CM2-x-60A20C

ACмонофазовыйтрехфазовый

Обзор
COOL MUSCLE 2 — это AC серво-система, интегрирующая драйвер, контроллер, энкодер, блок питания и функцию PLC, необходимые для сервоуправления. Этот компактный высокоточный мотор обеспечивает простое серво-управление при подключении к источнику питания и хост-устройству.

Компактность и простота за счёт интеграции
Все устройства, необходимые для традиционного сервоуправления, встроены в COOL MUSCLE 2. Внешняя управляющая аппаратура не требуется: поддерживается прямое управление с ПК, HMI или ПЛК для точного и высокопроизводительного движения.

Преимущества интеграции

• Экономия кабельной проводки и места: Упрощённая проводка с помощью разъёмных кабелей; прямое подключение к ПК или ПЛК снижает занимаемую площадь и сложность монтажа.
• Снижение стоимости: Встроенные функции PLC и управления уменьшают количество внешних компонентов и снижают общую стоимость системы.
• Широкая область применения: Применяется в миллионах решений в отраслях медицины, полупроводников, развлечений и других.

Просто
Настройка и эксплуатация возможны с ПК без специальных знаний в области сервоприводов. Сложные движения программируются с помощью встроенного PLC. Во многих приложениях одной единицы COOL MUSCLE 2 оказывается достаточно.

Множество задач станет проще

• Простая проводка: Подключение через разъёмы упрощает монтаж.
• Простое управление: Хранение программ движения в устройстве и запуск их с помощью переключателей или внешних входов.
• Простое программирование: Простой набор команд сокращает время разработки и редактирования программ.
• Утилита CWL: Интуитивный интерфейс для настройки параметров, доступа к данным и мониторинга в реальном времени.

Высокая производительность
COOL MUSCLE 2 использует векторное управление, обеспечивающее тихое, плавное движение и эффективный крутящий момент на всех скоростях. Система обеспечивает адаптивное автоматическое управление для поддержания оптимальной производительности под нагрузкой без ручной настройки.

Интеграция и высокая производительность

• Широкий диапазон скоростей: От 0,012 об/мин (очень малая скорость) до 8 000 об/мин (максимум зависит от размера).
• Точность позиционирования: Разрешение 1/50 000 ppr (~0,0075°).
• Без настройки: Автоматическая настройка (auto-tuning) и адаптивное управление в реальном времени устраняют необходимость ручной регулировки коэффициентов.
• Высокая функциональность: Регулирование крутящего момента, интерполяция (линейная и круговая), обучение, позиционирование, блокировка внешних устройств и управление системой через встроенный PLC.

Различные функции

• Функция PLC: Арифметические и логические операции для управления системой.
• Сеть: До 15 осей можно объединить в сеть с помощью разъёмных кабелей.
• Индикатор состояния: Светодиод на верхней части корпуса позволяет проверить состояние без ПК.
• Большое количество параметров: Обширные пользовательские параметры для настройки требуемого поведения.
• Интерполяция: Линейная и круговая интерполяция доступны через простые команды.

Технические характеристики

• Семейство продукта / название модели: COOL MUSCLE 2
• Интегрированные компоненты: драйвер, контроллер, энкодер, питание и функция PLC
• Метод управления: Векторное управление (тихое, плавное движение, оптимальная мощность)
• Настройка: Автонастройка; адаптивное управление в реальном времени при нагрузке
• Диапазон скоростей (тип.): 0,012 об/мин до 8 000 об/мин (максимум зависит от размера)
• Точность позиционирования: 1/50 000 ppr (~0,0075°)
• Сеть: До 15 осей через разъёмные кабели
• Функции: регулирование крутящего момента, обучение, интерполяция (линейная & круговая), арифмет./лог. операции PLC, хранение и выполнение программ движения
• Индикаторы состояния: Светодиод состояния на верхней части устройства
• Программное обеспечение: Утилита CWL для настройки параметров и мониторинга
