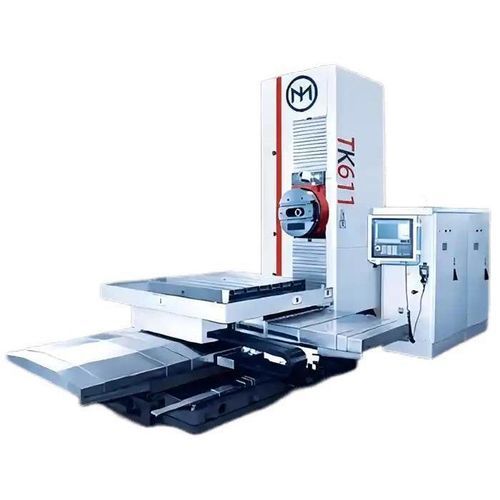

Расточно-фрезерный станок ЧПУ TK6111

горизонтальныйс неподвижной стойкой3 оси

Обзор
TK6113 — горизонтальный расточно‑фрезерный станок с ЧПУ, сочетающий высокий крутящий момент, жёсткость и эффективность для глубокого растачивания, тяжёлой фрезерной обработки и многоплоскостной обработки крупных конструктивных деталей. Поддерживает полный 3‑осевой ЧПУ‑контроль и опциональные поворотные/индексирующие решения для сложных многоплоскостных операций.

Основные данные модели

• Размер рабочего стола: 1400×1600 мм
• Диаметр шпинделя: φ130 мм
• Ход X/Y/Z: 2000/2000/2000 мм (типичная конфигурация)
• Нагрузка на стол: 8 T

Ключевые особенности

• Шпиндель большого диаметра Ø130 мм: повышенный крутящий момент и жёсткость для глубокого растачивания и тяжёлой фрезеровки.
• Полный 3‑осевой ЧПУ‑контроль (X/Y/Z до 2000 мм): точное позиционирование и обработка сложных траекторий на крупных деталях.
• Стол с грузоподъёмностью 8 T и индексированием 360° (опция): поддержка многоплоскостной обработки и ротационной обработки коробчатых или неправильной формы деталей.
• Шпиндельная голова с зубчатой передачей: обеспечивает постоянный крутящий момент на малых оборотах для глубоких отверстий и использования больших фрез.
• Высокоточные линейные направляющие и шарико-винтовые пары: сохраняют повторяемость, минимизируют люфт и обеспечивают долгосрочную тепловую стабильность.

Рекомендуемые конфигурации

• 4‑я ось — CNC поворотный стол: позволяет многоплоскостную обработку без перевалки детали.
• Поворотная (правоугольная) фрезерная головка: для обработки внутренних полостей или боковых стенок.
• Удлинение напольной плиты: для сверхкрупных компонентов, превышающих стандартный размер стола.
• Охлаждение через шпиндель (CTS): облегчает глубокое растачивание и охлаждение инструмента.
• Система зондирования Renishaw: автоматическое выравнивание заготовки и измерение длины инструмента.

Пример применения

• Клиент: производитель тяжёлой техники — Юго‑Восточная Азия.
• Сценарий: растачивание и фрезерование корпусов редукторов для ветряных турбин.
• Сборка: TK6113 с CNC поворотным столом и системой CTS.
• Результаты: конечная допуск на отверстие ≤ ±0.015 мм при глубине 1200 мм; четыре поверхности обработаны за одну установку благодаря поворотному столу; отмечено повышение жёсткости, автоматизации и сокращение цикла.

Технические характеристики (таблица)
Parameter | Unit | TK6113
Table size | mm | 1400×1600
Spindle dia. | mm | φ130
X Travel | mm | 1800-2000
Y Travel | mm | 1600-2000
Z Travel | mm | 1200-2000
W Travel | mm | 800
B Travel | | CNC rotary
T slot | mm | 22×125
Table loading | T | 8
CNC controller | | SIEMENS B28D or FANUC OI MD
Axis quantity | | X/Y/Z/W(U)
Spindle taper | | BT50(P50T-1)
Spindle speed | rpm | 2-2000 rpm
Main motor power/torque | kW / Nm | 30 kW (2200 Nm)
Max. boring/drilling dia. | mm | φ300/80
Max. axial feeding force on spindle | mm/min | 23000
X/Y/Z Rapid traverse | mm/min | 3000
X/Y/Z Feeding Speed | mm/min | 5-2000
W axis Feeding speed | mm/min | 5-2000
W axis Rapid traverse | mm/min | 2000
Radial stroke of facing head tool holder | mm | 200
Facing head speed | rpm | 2-125
Max. machining dia. of facing head tool holder | mm | φ800 (Optional)
Max. permitted torque of facing head | Nm | 2600 (Optional)
Feeding speed of facing head | mm/min | 0.2-500 (Optional)
Rapid traverse of facing head tool holder | mm/min | 1000 (Optional)
X/Y/Z Positioning accuracy (GB/T17421.2-2000) | mm | 0.03 / 0.03 / 0.03
W axis Positioning accuracy (GB/T17421.2-2000) | mm | 0.03
B axis Positioning accuracy | | 0.08
X/Y/Z/W Repeated accuracy (GB/T17421.2-2000) | mm | 0.015 / 0.015 / 0.015 / 0.015
B axis Repeated accuracy | | 4*90° ±6"
Machine sizes | m | 6.5×4.2×3.9
Machine weight | T | 32

Технические данные

• Модель: TK6113
• Производитель: MINNUO
• Размер стола: 1400×1600 mm
• Диаметр шпинделя: φ130 mm, конус BT50
• Ходы X/Y/Z: до 2000 / до 2000 / до 2000 mm (модель‑зависимые диапазоны в таблице)
• Ход оси W: 800 mm
• Грузоподъёмность стола: 8 T (макс.)
• Скорость шпинделя: 2–2000 rpm
• Главный двигатель: 30 kW (2200 Nm)
• Макс. диаметр растачивания/сверления: φ300 / 80 mm
• Быстрые перемещения X/Y/Z: 3000 mm/min
• Диапазон подачи X/Y/Z: 5–2000 mm/min
• Точность позиционирования X/Y/Z: ок. 0,03 mm; повторяемость: 0,015 mm
• Опции контроллера CNC: SIEMENS B28D или FANUC OI MD
• Опциональные модули: CNC поворотный стол (индексация), CTS (Coolant Through Spindle), поворотный стол 4-й оси, угловая головка, зонд Renishaw
