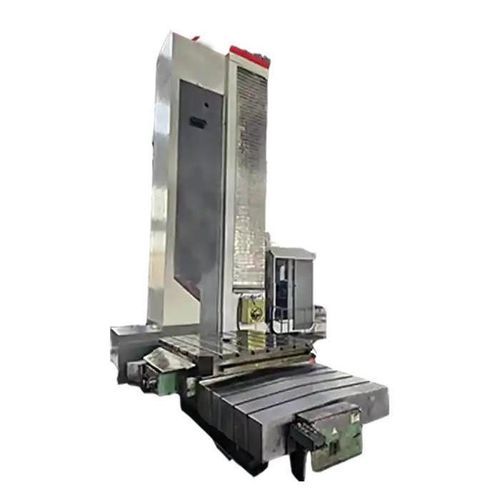

Расточно-фрезерный станок ЧПУ TK6920A

горизонтальныйнапольныйдля крупногабаритных деталей

Обзор продукта
TK6920A — это высокопроизводительный напольный расточно-фрезерный станок с ЧПУ серии TK, предназначенный для крупномасштабных операций по растачиванию, торцеванию и нарезке пазов на сверхгабаритных и тяжёлых заготовках. Жёсткая трёхточечная опора шпинделя обеспечивает высокую стойкость к вибрациям и стабильность резания как при черновой, так и при финишной обработке.

Ключевые особенности

• Поддержка большого диаметра до φ3000 мм для сверхгабаритных деталей
• Трёхточечная опора шпинделя для высокой жёсткости и точности при глубоких резах
• Подходит для черновой и точной финишной обработки
• Система принудительной смазки для снижения теплового износа и продления срока службы
• Эффективная система удаления стружки для улучшения производственного потока и сокращения простоев
• Программируемое ЧПУ для сложных траекторий и многосторонних операций

Основные данные станка (по модели)

• Макс. диаметр над станиной: 1250 / 1600 / 2000 / 2500 / 3000 мм
• Макс. диаметр над суппортом инструмента: 800 / 1250 / 1600 / 2000 / 2500 мм
• Макс. масса заготовки: 2 / 3 T
• Макс. длина заготовки: 500 / 750 мм

Рекомендуемые конфигурации

• Автоматическая револьверная головка: обеспечивает быстрый переход между черновыми и финишными инструментами
• Гидравлическая упорная поддержка: стабилизирует длинные или тяжёлые цилиндрические детали при обработке
• Программируемый задний центр: обеспечивает дополнительную опору для валовидных компонентов
• Шпиндельный мотор с высоким крутящим моментом: обеспечивает постоянную мощность на низких оборотах для тяжёлых резов
• Прочный конвейер для стружки: оптимизирует отвод стружки и чистоту станка
• Панель защиты оператора: обеспечивает безопасность при обработке крупных деталей

Пример применения

• Клиент: производитель ступиц ветровых турбин (Испания)
• Сценарий: растачивание и торцевание больших диаметром чугунных/стальных ступиц для роторных узлов ветровых турбин
• Оснащение: TK6920A с гидравлическим задним центром, конвейером для стружки и усиленной системой охлаждения
• Результаты: допуск по размеру ±0,02 мм на Ø 2,4 м; непрерывная обработка 12+ часов за установку; эффективность смены инструмента увеличена примерно на 40 %; клиент отметил повышение скорости обработки и улучшение чистоты поверхности при работе с тяжёлыми отливками

Производительность и точность

• Точность позиционирования: обычно в пределах ±0,01–0,02 мм (в зависимости от конфигурации и инструмента)
• Повторяемость: обычно ±0,008 мм
• Достижимая шероховатость поверхности: Ra 0,8–1,6 μm (в зависимости от режущей системы и инструмента)

Технические характеристики

• Модель: TK6920A (серия TK)
• Трёхточечная структура опоры шпинделя для высокой жёсткости
• Конфигурации для больших диаметров: до φ3000 мм
• Грузоподъёмность заготовок: до 2–3 тонн (в зависимости от варианта)
• Опции максимальной длины заготовки: 500 мм или 750 мм
• Система принудительной смазки для минимизации теплового износа
• Эффективная система удаления стружки
• ЧПУ-управление для сложной многосторонней обработки
• Типичные достижимые допуски: позиционирование ±0,01–0,02 мм; повторяемость ±0,008 мм; шероховатость Ra 0,8–1,6 μm
