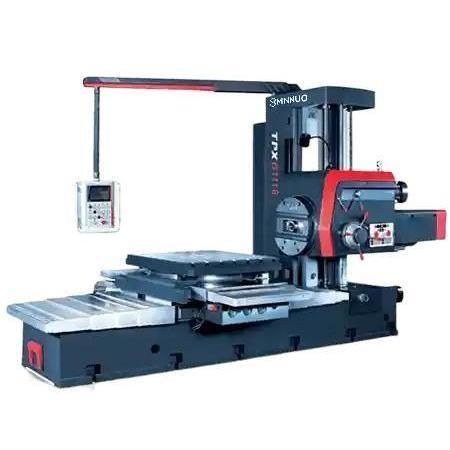

Горизонтальный расточной станок TPX6111B/2

со стойкой3 оси4 оси

Наименование продукта
Одностоечный координатный шаблонно-расточной станок TPX6111B/2

Обзор
TPX6111B/2 — одностоечный цифровой координатный шаблонно-расточной станок, предназначенный для прецизионного растачивания и обработки координатных отверстий. Оснащён шпинделем φ110 мм, максимальным крутящим моментом шпинделя 1225 N·m и жёстким рабочим столом 1100×960 мм с грузоподъёмностью до 2500 кг; обеспечивает повторяемые многопозиционные сверления, зенковку, фрезерование плоскостей и другие координатные операции.

Ключевые сведения

• Диаметр расточного шпинделя: 110 mm
• Макс. крутящий момент шпинделя: 1225 N·m
• Размер стола: 1100×960 mm
• Макс. нагрузка на стол: 2500 kg

Основные характеристики

• φ110 mm шпиндель, большой крутящий момент (1225 N·m): Подходит для глубокого растачивания и обработки больших диаметров с постоянным моментом.
• Цифровое позиционирование (совместимо с DRO): Обеспечивает координатную точность при обработке сложных деталей.
• Тяжёлый стол (1100×960 mm, 2,5 т): Поддерживает средние и тяжёлые сборки — корпуса, шаблоны, приспособления.
• Гибкие режимы обработки: Растачивание, фрезерование, обтачивание посадочных поверхностей, сверление и нарезание резьбы.
• Жёсткая колонна и система подачи: Сохраняют стабильность и геометрическую точность при длительных циклах.

Рекомендуемые конфигурации

• DRO-система (3 или 4 оси): Для точного координатного растачивания и повторного выравнивания.
• Приспособление для торцовой обработки: Для обработки торцов фланцев и уступов.
• Правильно-угловая фрезерная головка: Для боковых портов и неосевых операций.
• Пресеттер инструмента / комплект датчиков: Ускоряет наладку и обеспечивает точность глубины и положения отверстий.
• Удлинённый набор расточных штанг: Для глубоких карманов и отверстий с высоким коэффициентом формы.

Характеристики / Технические данные

• Диаметр шпинделя: 110 mm
• Конус шпинделя: Morse No.6 (опция ISO 7:24 No.50)
• Макс. крутящий момент шпинделя: 1225 N·m
• Макс. крутящий момент плоского диска: 1960 N·m
• Макс. осевая сила шпинделя: 12 250 N
• Диапазон скоростей шпинделя: 8–1000 об/мин (до 8–1100 для некоторых вариантов)
• Размер стола (TPX6111B/2): 1100×960 mm
• Макс. нагрузка на стол: 2500 kg
• Ходы стола (вертикальный × боковой): 1000 mm × 1250 mm
• Мощность главного двигателя: 7,5 kW
• Масса станка (TPX6111B/2): 14 500 kg
