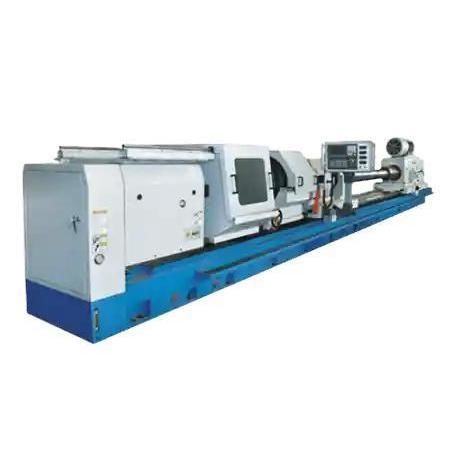

Горизонтальный расточной станок TK2140

для глубоких отверстийгидравлический

Обзор продукта
TK2140 предназначен для прецизионной расточки глубоких отверстий в тяжёлых деталях: обеспечивает расточку до ∅400 мм при крутящем моменте шпинделя 28 KN·m и усилии подачи 80 KN. Обеспечивает стабильную прямолинейность и качество поверхности на больших ходах, подходит для гидроцилиндров, стволов и крупных трубчатых деталей.

Ключевые особенности

• Макс. диаметр расточки: ∅400 мм для крупных труб и стволов.
• Крутящий момент шпинделя: 28 KN·m для постоянной режущей силы.
• Усилие подачи (каретка): 80 KN для продвижения инструмента при глубоких отверстиях.
• Программируемая ЧПУ-система подачи для повышения точности и повторяемости.
• Совместимость с инструментами BTA и системами охлаждения/удаления стружки для глубокого сверления.

Рекомендуемые конфигурации

• BTA-инструмент для глубоких отверстий: точная внутреняя расточка с интегрированным удалением стружки.
• Система охлаждения высокого давления: улучшает удаление стружки и охлаждение инструмента.
• Опорная система (steady rest): предотвращает прогиб заготовки при длинных деталях.
• Сервоприводной автоматический контроль подачи: повышает точность подачи.
• Конвейер для стружки: повышает чистоту и автоматизацию.

Пример применения

• Клиент: Производитель оборудования для нефти и газа — США.
• Сценарий: Глубокая расточка толстостенных стальных труб гидроцилиндров (∅390 мм × 4500 мм).
• Сборка: TK2140 с BTA-инструментом, насосом высокого давления для охлаждения, двумя опорами steady rest.
• Результаты: Отклонение прямолинейности расточки: ≤ ±0.03 mm; шероховатость поверхности: ≤ 3.0 μm; время цикла на деталь полной длины: 65 минут; отзыв клиента: "Эта машина даёт нам и крутящий момент, и точность — идеально для нашей линии тяжёлых цилиндров."

Технические характеристики продукта

• Модель / серия: TK2140 Series
• Диапазон скоростей шпинделя: 5–450 rpm
• Макс. крутящий момент шпинделя: 28 KN·m
• Макс. усилие подачи (каретка): 80 KN
• Диапазон скорости подачи (каретка): 0–5000 mm/min
• Диапазон диаметров расточки: ∅50–155 mm
• Макс. диаметр расточки: ∅400 mm
• Масса станка (3 m): 35 Kg; дополнительная масса на метр: 1000 Kg
• Габариты станка (L×W×H): 13850 × 4300 × 2300 mm

Технические данные

• Подходящие инструменты: методы BTA и gun drilling; поддержка систем высокого давления для охлаждения и удаления стружки
• Типичные применения: гидроцилиндры, стволы, шпиндельные валы, стержни пресс-форм, трубные листы, буровые муфты (отношение длины к диаметру >10)
