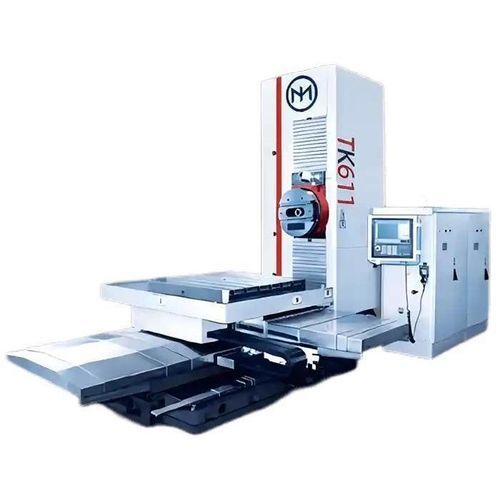

Расточно-фрезерный станок ЧПУ TK6113

горизонтальныйс поворотным столом3 оси

Обзор продукта
CNC горизонтально-расточно-фрезерный станок TK6113 сочетает высокие крутящий момент, жёсткость и эффективность, отлично подходит для обработки сложных деталей с многослойным управлением и 3D-возможностями.

Основные моменты

• Стол 1400×1600 мм · Шпиндель Ø130 мм · Ходы X/Y/Z: 2000/2000/2000 мм · Макс. нагрузка на стол: 8 T

Ключевые особенности

• Шпиндель большого диаметра Ø130 мм: обеспечивает повышенный крутящий момент и жёсткость для глубокого растачивания и тяжёлого фрезерования.
• Полный 3-осный CNC-контроль (X/Y/Z: 2000 мм): обеспечивает точное позиционирование и обработку сложных траекторий для крупных компонентов.
• Массивный стол 8 T с индексированием 360° (опция): поддерживает многогранную обработку и поворотную обработку коробчатых или неправильных деталей.
• Шпиндельный узел с зубчатой передачей: обеспечивает постоянный момент на низких оборотах для глубоких отверстий и применения крупных фрез.
• Высокоточные линейные направляющие и шарико-винтовые передачи: поддерживают повторяемость, минимизируют люфт и обеспечивают долгосрочную тепловую стабильность.

Рекомендуемые конфигурации

• Четвёртая ось — CNC поворотный стол: позволяет многогранную обработку без повторного закрепления.
• Угловая фрезерная головка: идеально для обработки внутренних полостей или боковых стенок.
• Удлинение опорной плиты: для сверхкрупных компонентов за пределами стандартной площади стола.
• Охлаждение через шпиндель (CTS): помогает при глубоких расточках и охлаждении инструмента.
• Система датчика Renishaw: автоматическое выравнивание заготовки и определение длины инструмента.

Случай применения

• Клиент: производитель тяжёлого оборудования – Юго-Восточная Азия.
• Сценарий: растачивание и фрезерование корпусов редукторов ветряных турбин.
• Конфигурация: TK6113 с CNC поворотным столом и системой CTS.
• Результаты: окончательная допуск расточки ≤ ±0,015 мм на глубине 1200 мм; четыре поверхности обработаны за одно закрепление с помощью поворотного стола; высокая жёсткость и автоматизация сократили время цикла и настройку.

Технические характеристики товара (выбранные параметры для TK6113)
РАЗМЕР СТОЛА: 1400×1600
ДИАМЕТР ШПИНДЕЛЯ: Ø130
ХОД X: 1800-2000 mm
ХОД Y: 1600-2000 mm
ХОД Z: 1200-2000 mm
ХОД W: 800 mm
ХОД B: CNC поворот
КЛИНОВАЯ ПАЗА T: 22×125 mm
НАГРУЗКА СТОЛА: 8 T
CNC КОНТРОЛЛЕР: SIEMENS B28D или FANUC OI MD
КОЛИЧЕСТВО ОСЕЙ: X/Y/Z/W(U)
КОНУС ШПИНДЕЛЯ: BT50 (P50T-1)
СКОРОСТЬ ШПИНДЕЛЯ: 2-2000 rpm
МОЩНОСТЬ ГЛАВНОГО ДВИГАТЕЛЯ / МОМЕНТ: 30 kW (2200 Nm)
МАКС. ДИАМЕТР РАСТАЧИВАНИЯ/СВЕРЛЕНИЯ: Ø300 / 80 mm
МАКС. ОСЕВОЕ УСИЛИЕ НА ШПИНДЕЛЕ: 23000
БЫСТРОЕ ПЕРЕМЕЩЕНИЕ X/Y/Z: 3000 mm/min
СКОРОСТЬ ПОДАЧИ X/Y/Z: 5-2000 mm/min
СКОРОСТЬ ПОДАЧИ ОСЬ W: 5-2000 mm/min
БЫСТРОЕ ПЕРЕМЕЩЕНИЕ ОСЬ W: 2000 mm/min
РАДИАЛЬНЫЙ ХОД ДЕРЖАТЕЛЯ ФРЕЗЫ: 200 mm
СКОРОСТЬ ФРЕЗЫ: 2-125 rpm
МАКС. ОБРАБАТЫВАЕМЫЙ ДИАМЕТР ДЕРЖАТЕЛЯ ФРЕЗЫ: Ø800 (Опция)
МАКС. ДОПУЩЕННЫЙ МОМЕНТ ДЕРЖАТЕЛЯ ФРЕЗЫ: 2600 Nm (Опция)
СКОРОСТЬ ПОДАЧИ ДЕРЖАТЕЛЯ ФРЕЗЫ: 0.2-500 mm/min (Опция)
БЫСТРОЕ ПЕРЕМЕЩЕНИЕ ДЕРЖАТЕЛЯ ФРЕЗЫ: 1000 mm/min (Опция)
ТОЧНОСТЬ ПЕРЕМЕЩЕНИЯ X/Y/Z (GB/T17421.2-2000): 0.03/0.03/0.03 mm
ТОЧНОСТЬ ПЕРЕМЕЩЕНИЯ ОСЬ W (GB/T17421.2-2000): 0.03 mm
ТОЧНОСТЬ ПЕРЕМЕЩЕНИЯ ОСЬ B: 0.08°
ПОВТОРЯЕМОСТЬ X/Y/Z/W (GB/T17421.2-2000): 0.015/0.015/0.015/0.015 mm
ПОВТОРЯЕМОСТЬ ОСЬ B: 4*90° ±6″
РАЗМЕРЫ МАШИНЫ (прибл.): 6.5×4.2×3.9 m
МАССА МАШИНЫ: 32 T

Технические характеристики

• Модель: TK6113
• Размер стола: 1400×1600 mm
• Диаметр шпинделя: Ø130 mm (зубчатый привод)
• Ходы (X/Y/Z): 2000/2000/2000 mm (номинальные диапазоны)
• Макс. нагрузка на стол: 8 тонн
• Управление: SIEMENS B28D или FANUC OI MD
• Конус шпинделя: BT50
• Главный привод: 30 kW (2200 Nm)
• Типичные применения: растачивание крупногабаритных конструкций, тяжёлое фрезерование, многогранная обработка
