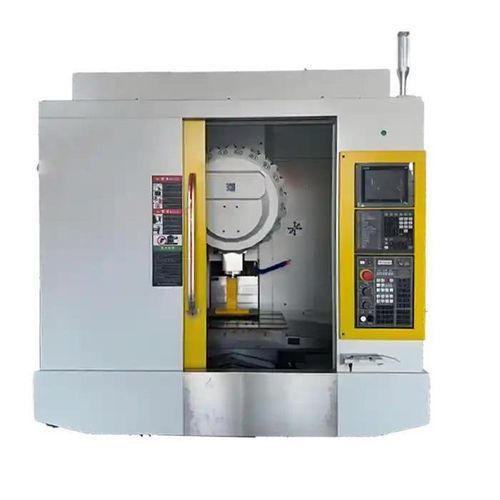

Сверлильно-гайконарезной станок ЧПУ TC-1065

с неподвижной стойкой3 осидля пластин

Обзор
TC-1065 — крупнотабельный высокоскоростной CNC-центр для сверления и резьбонарезки, разработанный для эффективной обработки крупногабаритных заготовок и многопозиционных оснасток. Оснащён шпинделем 20 000 об/мин, ходом X 1000 мм и ходом Y 650 мм, а также широкой столешницей для тяжёлых сборок; оптимизирован для высокопроизводительного точного сверления и нарезания резьбы на больших поверхностях.

Основные характеристики продукта

• Размер стола (длина × ширина): 1100 × 650 mm
• Ходы X / Y / Z: 1000 / 650 / 300 mm
• Макс. нагрузка на стол: 450 kg
• Скорость шпинделя: 20 000 об/мин

Ключевые особенности

• Шпиндель 20 000 об/мин (BT30 / опционно BT40): Сверхбыстрое сверление, нарезка мелкой резьбы и чистая обработка кромок на алюминии и лёгких сплавах.
• Ход X 1000 мм + Y 650 мм: Обрабатывает крупные одиночные детали или многопозиционные оснастки.
• Грузоподъёмность 450 кг на широкой столешнице: Обеспечивает жёсткость и стабильность при поддержке больших деталей без деформации.
• Ход Z 300 мм: Подходит для деталей малой и средней толщины или для сверления мелких полостей.
• Широкая совместимость контроллеров: Доступен с FANUC, Siemens, Mitsubishi или GSK для глобального применения.

Рекомендуемые конфигурации

• Дисковый магазин инструментов на 20 позиций (ATC) для быстрого обмена инструментов и многозадачных циклов сверления.
• Система охлаждения масляным туманом или MQL для защиты режущих кромок при нарезке резьбы в алюминии и меди.
• Набор для зондирования и выравнивания заготовки для автоматизации установки нулевой точки и повышения повторяемости при больших деталях.
• Пневматические зажимные приспособления для быстрого крепления при серийной обработке.
• Система удаления стружки для вывода отходов при многократных операциях глубокого сверления.

Пример применения

• Клиент: производитель промышленных щитов управления (Германия).
• Сценарий: сверление и нарезка резьбы в основаниях панелей и верхних крышках корпусов.
• Конфигурация: TC-1065 с 20-позиционным ATC, туманным охлаждением и специальным вакуумным приспособлением.
• Сообщаемые результаты: 60 циклов отверстие/резьба за <45 секунд; допуск положения отверстия ≤ ±0,01 мм; время цикла сокращено примерно на 32% по сравнению с предыдущей станиной-борошилкой.

Дополнительная информация по производительности и точности

• Точность позиционирования: типичная ±0,005 мм; повторяемость ±0,003 мм.
• Скорость быстрого перемещения ориентировочно до ~48–60 м/мин (в зависимости от конфигурации).
• Рекомендуется для изделий из лёгких металлов (алюминиевые кронштейны, 3C-детали, радиаторы, корпуса телефонов) и прецизионных автомобильных деталей, требующих высокоскоростного сверления и нарезки резьбы.

Технические характеристики

• Модель: серия TC-1065
• Размер стола: 1100 × 650 mm
• Ходы X / Y / Z: 1000 / 650 / 300 mm
• Макс. нагрузка на стол: 450 kg
• Скорость шпинделя: до 20 000 об/мин (BT30 стандарт; BT40 опционально)
• Опции шпинделя: высокоскоростной прецизионный шпиндель; опция охлаждения через шпиндель (CTS)
• Совместимость контроллеров: FANUC / Siemens / Mitsubishi / GSK (опц.)
• Магазин инструментов: рекомендуется 20-позиционный дисковый ATC (опц.)
• Охлаждение: масляный туман или MQL рекомендуется для нарезки резьбы в цветных металлах
• Зондирование и выравнивание: комплект зондирования доступен (опц.)
• Крепление: поддерживаются пневматические зажимы (опц.)
• Управление стружкой: доступна система удаления стружки (опц.)
• Типичная точность позиционирования: ±0,005 мм; повторяемость ±0,003 мм
• Типичное быстрое перемещение: до 48–60 м/мин (зависит от модели/конфигурации)
