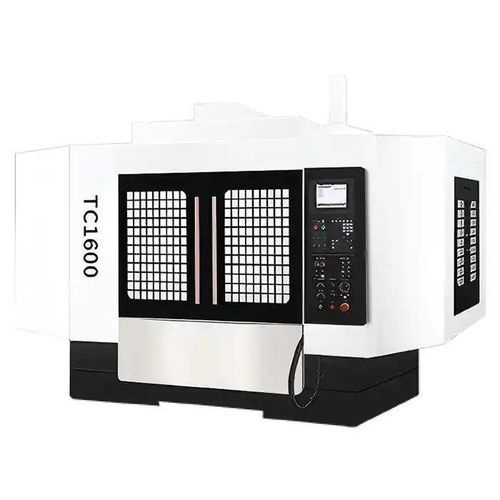

Сверлильно-гайконарезной станок ЧПУ TC-1600

вертикальный3 осидля печатной платы

Обзор продукта
Серия TC-1600 — это высокоскоростной вертикальный фрезерно-сверлильно-резьбонарезной центр с ЧПУ, разработанный для быстрого цикла обработки мелких и средних деталей. С шпинделем 20 000 об/мин, ходом по X 1600 мм и нагрузочной способностью стола 450 кг машина предназначена для эффективного многоточечного сверления, нарезки резьбы в глухих отверстиях и фрезерования карманов в алюминии, меди и технических пластиках.

Основные характеристики продукта

• Размер стола (дл. × шир.): 1700×400 мм
• Ходы по осям (X / Y / Z): 1600 / 500 / 300 мм
• Макс. грузоподъёмность (стол): 450 кг
• Макс. скорость шпинделя: 20 000 об/мин
• Конус шпинделя: BT30 / BT40
• Мощность шпиндельного двигателя: 5,5 / 7,5 кВт
• Инструментальный барабан: 21 гнездо (макс. диаметр инструмента φ60 мм / длина 200 мм / вес 3 кг)
• Скорость быстрого перемещения (X/Y/Z): 30 / 48 / 48 м/мин
• Скорость подачи резания (X/Y/Z): 10 / 10 / 10 м/мин
• Габариты станка (XYZ): 3850 × 2620 × 2370 мм
• Масса станка (ок.): 4100 кг
• Объём бачка: 160 л
• Общая электромощность: 15 KVA

Ключевые особенности

• Шпиндель 20 000 об/мин: Обеспечивает высокоскоростное сверление и нарезку резьбы с сокращением времени цикла и минимальными заусенцами.
• Увеличенный ход по X: 1600 мм для длинномерных деталей или многопозиционных оснасток.
• Компактные ходы Y/Z: 500 / 300 мм подходят для плоских или низкопрофильных компонентов со сложными схемами отверстий.
• Стол на 450 кг: Стабильная опора для нескольких деталей или тяжёлых алюминиевых профилей.
• Сервоприводная система осей: Точная регулировка подачи для аккуратного входа инструмента и позиционирования.

Рекомендуемые конфигурации

• Автоматическая смена инструмента (ATC) для сокращения непроизводительного времени и повышения эффективности при использовании нескольких инструментов.
• Система с двумя палетами для непрерывного производства (нагрузка детали во время обработки).
• Система масляного тумана или водяного охлаждения для увеличения ресурса инструмента и обеспечения тепловой стабильности при высокоскоростном нарезании резьбы.
• Пресейтер инструмента / зонд Renishaw для автоматического измерения длины инструмента и выверки детали.
• Антивибрационные крепления для повышения точности и срока службы станка при длительной работе на высоких оборотах.

Кейс применения

• Клиент: производитель прецизионной электроники (Южная Корея).
• Сценарий: высокоскоростное сверление и нарезка резьбы в алюминиевых рамках для 3C-продукции.
• Пример конфигурации: TC-1600 с ATC, двойной палетой и системой охлаждающего тумана.
• Отчётные результаты: среднее сокращение времени цикла ~35%, круговая форма отверстий в пределах ±0,01 мм, полностью сформированные резьбы, стабильная высокоскоростная работа без перегрева и вибраций.

Таблица спецификаций (выбранные параметры)
Диапазон работ — Ходы по осям (X/Y/Z) — Единица: мм — 1600/500/300
Расстояние от осевой линии шпинделя до поверхности направляющей колонны — Единица: мм — 516
Расстояние от носка шпинделя до рабочей поверхности — Единица: мм — 150~450
Рабочий стол — Размер стола (дл. и шир.) — Единица: мм — 1700×400
Макс. грузоподъёмность — Единица: кг — 450
Т-образный паз (кол-во пазов, шир./шаг) — — 3×14×121
Главная ось — Скорость шпинделя — Единица: rpm — 20000
Конусное отверстие шпинделя — — BT30/BT40
Мощность шпиндельного двигателя — Единица: kW — 5.5/7.5
Скорость — Скорость быстрого перемещения (оси X/Y/Z) — Единица: m/min — 30/48/48
Скорость — Скорость подачи резания — Единица: m/min — 10/10/10
Инструментальный магазин — Количество инструментов — — 21
Макс диаметр/длина/вес инструмента — — φ60mm/200mm/3kg
Максимальный диаметр (полный/рядом) — Единица: mm — 60/80
Точность станка — Точность позиционирования (X/Y/Z) — Единица: mm — 0.008
Точность станка — Повторяемость позиционирования (X/Y/Z) — Единица: mm — 0.005
Источник газа/давление воздуха — — 280L/min 6~8bar
Общая электрическая мощность станка — Единица: KVA — 15
Объём водяного бака — Единица: L — 160
Габариты станка (XYZ) — Единица: mm — 3850×2620×2370
Масса станка (ок.) — Единица: kg — 4100

Технические характеристики

• Модель / Серия: TC-1600 Series
• Скорость шпинделя: 20 000 об/мин
• Конус шпинделя: BT30 / BT40
• Мощность двигателя шпинделя: 5,5 kW или 7,5 kW
• Ходы X/Y/Z: 1600 / 500 / 300 mm
• Размер стола: 1700 × 400 mm
• Макс. нагрузка стола: 450 kg
• Инструментальный магазин: 21 гнездо (макс. инструмент φ60 mm, длина 200 mm, вес 3 kg)
• Скорость быстрого перемещения: X/Y/Z = 30 / 48 / 48 m/min
• Скорость подачи резания: X/Y/Z = 10 / 10 / 10 m/min
• Точность позиционирования: 0,008 mm; повторяемость: 0,005 mm
• Габариты (Д×Ш×В): 3850 × 2620 × 2370 mm
• Примерная масса: 4100 kg
• Водяной бак: 160 L; Электропотребление: 15 KVA; Воздух: 280 L/min при 6–8 bar
