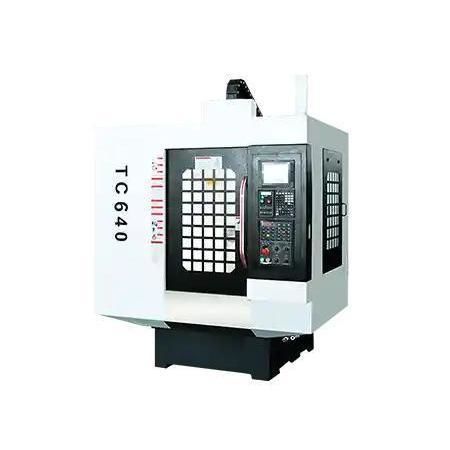

Сверлильно-гайконарезной станок ЧПУ TC-640

вертикальный3 осидля пластин

Обзор
TC-640 — вертикальный CNC центр сверления и нарезания резьбы, разработанный для высокоскоростной и точной многоточечной обработки средних по длине деталей и многокомпонентных оснасток. Оснащён шпинделем BT30 20 000 об/мин, ходом по X 600 мм и столом с грузоподъёмностью 300 кг для производств с интенсивным использованием оснастки.

Ключевые особенности

• Шпиндель 20 000 об/мин с интерфейсом BT30 для сверления без заусенцев и быстрых циклов нарезания резьбы.
• Ход по X 600 мм для размещения удлинённых заготовок или многокомпонентных зажимов.
• Стол на 300 кг, подходящий для средних оснасток и плотных конфигураций.
• Компактные ходы Y/Z (400 / 300 мм) для деталей с плотным расположением элементов.
• Опциональный ATC на 16–20 позиций для быстрой смены инструмента при многопроцессной обработке.

Рекомендуемые конфигурации

• Система масляного тумана или MQL для продления ресурса инструмента и улучшения удаления стружки при высокоскоростной нарезке резьбы.
• Плашка для оснастки с несколькими зажимами для серийного сверления или зеркальных деталей.
• Опциональная CNC-щёпка/зонд для автоматического выравнивания детали и установки смещений инструмента.
• Опция высоко давления охлаждения для улучшения качества поверхности и продления жизни инструмента.

Случай применения

• Клиент: европейский производитель умных устройств.
• Сценарий: сверление и нарезание резьбы в алюминиевых корпусах роутеров.
• Конфигурация: TC-640 с 16-позиционным ATC и двухсекционной плитой для зажима.
• Результат: 48 циклов отверстие/резьба выполнены менее чем за 30 секунд с точностью в пределах ±0,007 мм.

Детали продукта

• Размер стола (длина × ширина): 700×400 мм
• Трёхкоординатный ход (X / Y / Z): 600 / 400 / 300 мм
• Макс. несущая способность: 300 кг
• Скорость основного вала: 20 000 об/мин

Технические характеристики (табличный вид)
Диапазон работ - Ходы трёх осей (X/Y/Z) (мм) : 600/400/300
Диапазон работ - Расстояние от носка шпинделя до рабочей поверхности (мм) : 150~450
Рабочий стол - Размер столешницы (длина и ширина) (мм) : 700×400
Рабочий стол - Максимальная несущая способность (кг) : 300
Рабочий стол - T-образная прорезь (кол-во, ширина, шаг) : 3×14×120
Шпиндель - Диаметр шпинделя/конусное отверстие (мм) : φ100/BT30
Шпиндель - Основная скорость (rpm) : 20000
Шпиндель - Мощность мотора шпинделя (kW) : 3.7/5.5
Скорость - Скорость быстрого перемещения (оси X/Y/Z) (m/min) : 48/48/48
Скорость - Скорость обработки (m/min) : 10/10/10
Инструментальный магазин - Количество инструментов : 21
Инструментальный магазин - Макс диаметр/длина/вес инструмента : φ60 mm / 200 mm / 3 kg
Инструментальный магазин - Макс диаметр (полный/соседний) (мм) : 60 / 80
Инструментальный магазин - Время смены инструмента (s) : 1.3
Точность станка - Точность позиционирования (X/Y/Z) (мм) : 0.008
Точность станка - Точность повторного позиционирования (X/Y/Z) (мм) : 0.005
Прочее - Спецификация направляющих (X/Y/Z) (мм) : 30/30/35
Прочее - Спецификация шарико-винтовой передачи (X/Y/Z) (мм) : 32/32/32
Прочее - Спецификация сервомоторов (X/Y/Z) (N.m) : 9/9/22.5
Прочее - Источник/давление воздуха : 280 L/min, 6~8 bar
Прочее - Общая электрическая мощность станка (KVA) : 15
Прочее - Внешние габариты станка (XYZ) (мм) : 1880×2600×2700
Прочее - Масса станка (примерно) (kg) : 3300

Технические характеристики

• Модель: TC-640
• Конус/интерфейс шпинделя: BT30
• Скорость шпинделя: до 20 000 rpm
• Мощность мотора шпинделя: 3.7 kW (стандарт) / 5.5 kW (опция)
• Ходы X/Y/Z: 600 / 400 / 300 мм
• Размер стола: 700×400 мм
• Макс. нагрузка на стол: 300 кг
• Емкость ATC: до 16–20 инструментов (опция)
• Позиции магазинa инструментов: 21
• Макс диаметр/длина/вес инструмента: φ60 mm / 200 mm / 3 kg
• Скорость быстрого перемещения (X/Y/Z): 48 m/min
• Подача при резке (X/Y/Z): 10 m/min
• Точность позиционирования: 0.008 mm; повторяемость: 0.005 mm
• Спецификация направляющих (X/Y/Z): 30/30/35 mm
• Шарико-винтовые пары (X/Y/Z): 32/32/32 mm
• Крутящий момент серво (X/Y/Z): 9 / 9 / 22.5 N·m
• Требования воздуха: 280 L/min при 6–8 bar
• Электрическая мощность: 15 KVA
• Примерный вес станка: 3300 kg
