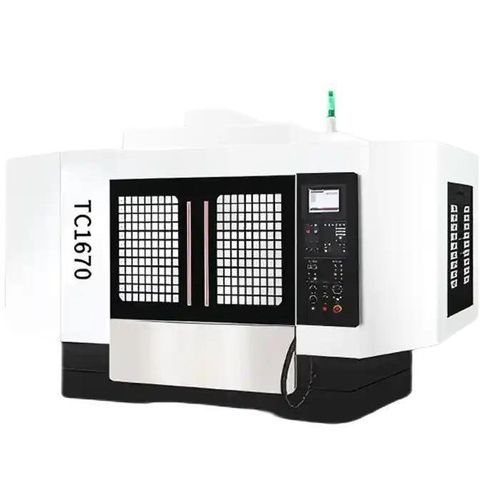

Сверлильно-гайконарезной станок ЧПУ TC-1675

для верстака3 осидля пластин

Обзор продукта
TC-1675 — высокоскоростной крупноформатный CNC-центр для сверления и нарезки резьбы, предназначенный для точной обработки больших плит, панелей и многоточечных деталей. Оптимизирован для массовой нарезки резьбы, многостороннего сверления и микроcверления алюминиевых и цветных сплавов, обеспечивает высокую производительность с беззаусеничными отверстиями и высокоскоростной нарезкой резьбы.

Основные сведения

• Размер стола (верстак): 1700×650 mm
• Ходы по осям (X / Y / Z): 1800 / 750 / 400 mm (примечание: в таблице спецификаций на странице в одной строке указано 1600/750/400 mm)
• Максимальная грузоподъёмность: 500 kg
• Частота шпинделя: 20,000 rpm

Ключевые характеристики

• Очень большая рабочая зона: стол 1700×650 mm позволяет размещать длинные панели, пластины и основания пресс-форм без переналадки.
• Увеличенный ход по X (опция 1800 mm): поддерживает обработку детали полной длины за один проход, снижая стоимость оснастки и время обработки.
• Высокоскоростной шпиндель (20,000 rpm): обеспечивает чистую нарезку резьбы и беззаусеничное микроcверление в алюминиевых и магниевых сплавах.
• Быстрая смена инструмента и точное позиционирование: улучшает цикл при многоточечном сверлении и нарезке резьбы.
• Высокая грузоподъёмность (500 kg): подходит для толстых плит и больших приспособлений для пресс-форм.

Рекомендуемые конфигурации

• Высокоскоростной серво-ATC (автоматическая смена инструментов) — сокращает время цикла при операциях с несколькими инструментами.
• Система сбора тумана — улучшает рабочие условия оператора и удаление стружки.
• Охлаждение через шпиндель — обязательно для глубокой нарезки резьбы и при использовании длинных сверл.
• Автоматический сменщик паллет (APC) — повышает производительность при серийном производстве.
• CCD-система позиционирования — для проверки оснастки и автоматической коррекции ориентации деталей.

Пример применения

• Клиент: поставщик алюминиевых корпусов для 5G (Китай).
• Деталь: тонкостенные алюминиевые корпуса с ≈70 резьбовыми отверстиями.
• Конфигурация: TC-1675 с 20-позиционным серво-ATC и охлаждением через шпиндель.
• Результаты: отклонение шага резьбы < ±0.01 mm; время цикла < 80 s на корпус; отклонение кругности отверстия < 5 μm; отсутствие дефектов резьбы при высокоскоростных циклах нарезки.

Характеристики продукта (извлечено из таблицы)

• Ходы (X/Y/Z): 1600/750/400 mm (см. примечание о 1800/750/400)
• Расстояние от носка шпинделя до рабочего стола: 150–550 mm
• Размер стола (Д×Ш): 1700×650 mm
• Максимальная грузоподъёмность: 500 kg
• T-образный паз (кол-во × ширина × шаг): 5×14×130
• Диаметр шпинделя / конус: φ100 mm / BT30
• Частота шпинделя: 20,000 rpm
• Мощность шпиндельного двигателя: 3.7 / 5.5 kW
• Скорость быстрого перемещения (X/Y/Z): 30 / 36 / 48 m/min
• Скорость резания/подачи: 10 / 10 / 10 m/min
• Магазин инструмента: 21 гнездо; макс. Ø инструмента φ60 mm / длина 200 mm / вес 3 kg
• Время смены инструмента: 1.3 s (инстр.-инстр.)
• Точность позиционирования: 0.012 mm; повторяемость: 0.008 mm
• Линейные направляющие (X/Y/Z): 35 / 35 / 45 mm
• Шарико-винтовые пары (X/Y/Z): 40 / 32 / 36 mm
• Крутящий момент сервомотора (X/Y/Z): 13.7 / 13.7 / 22.5 N·m
• Подача воздуха: 280 L/min, 6–8 bar
• Общая электрическая мощность: 15 KVA
• Габариты (X×Y×Z): 4000 × 3400 × 3100 mm
• Масса машины (примерно): 6200 kg

Технические характеристики

• Модель: TC-1675
• Бренд: MINNUO
• Размер стола: 1700×650 mm
• Ходы (X/Y/Z): 1800 / 750 / 400 mm (детали модели) — в строке таблицы: 1600/750/400 mm
• Макс. нагрузка: 500 kg
• Частота шпинделя: 20,000 rpm
• Конус шпинделя: BT30; диаметр шпинделя: φ100 mm
• Мощность шпинделя: 3.7 kW или 5.5 kW
• Магазин инструментов: 21 гнездо; Ø макс φ60 mm / 200 mm / 3 kg
• Скорость быстрого перемещения (X/Y/Z): 30 / 36 / 48 m/min
• Точность позиционирования: 0.012 mm; повторяемость: 0.008 mm
• Шарико-винты: 40 / 32 / 36 mm
• Направляющие: 35 / 35 / 45 mm
• Общая потребность в электроэнергии: 15 KVA
• Приблизительная масса: 6200 kg
