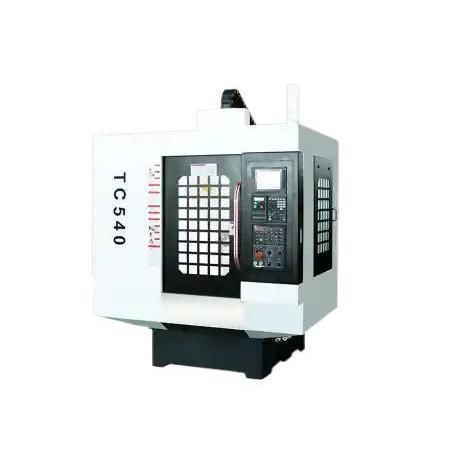

Сверлильно-гайконарезной станок ЧПУ TC-540

3 осидля металлической пластинывысокоскоростной

Обзор
TC-540 — компактный CNC-центр для сверления и нарезки резьбы, разработанный для высокоскоростного изготовления мелких деталей. Оснащён шпинделем BT30 20 000 об/мин, компактными ходами X/Y/Z (500/400/300 мм) и столом грузоподъёмностью 300 кг, обеспечивает сочетание высокой скорости вращения и точного перемещения осей для плотных схем сверлений и мелких контуров.

Ключевые характеристики

• Шпиндель BT30 20 000 об/мин: быстрое сверление и стабильная нарезка резьбы для алюминия и пластмасс.
• Компактные ходы (X/Y/Z = 500 / 400 / 300 мм): оптимально для мелких деталей с высокой плотностью отверстий.
• Стол грузоподъёмностью 300 кг: поддерживает многопозиционные приспособления и загрузку партиями.
• Лёгкое литое основание и быстрая разгонная способность: сокращают время без реза и повышают эффективность цикла.
• Совместимость с различными CNC-контроллерами: FANUC, Mitsubishi, Siemens или локальные системы.

Рекомендуемые конфигурации

• Автоматический сменщик инструментов (ATC) для многозадачных процессов.
• Система масляного тумана для продления ресурса инструментов и улучшения качества нарезки резьбы.
• Датчик заготовки для сокращения времени наладки и повышения точности выверки.
• Антивибрационные опоры для повышения стабильности в производственных условиях.
• Многостаночные оснастки для обработки партиями по 8–12 деталей за цикл.

Пример применения

• Клиент: производитель мобильных аксессуаров (Вьетнам).
• Применение: сверление и нарезка резьбы в алюминиевых SIM-пластинах и каркасах.
• Конфигурация: TC-540 с ATC и двухсторонним зажимом.
• Результаты: среднее время цикла 22 с на планшет; точность отверстий ±0,008 мм; выход годных при нарезке резьбы 100%.

Технические характеристики (таблица)

• Ходы (X/Y/Z): 500 / 400 / 300 мм
• Расстояние от оси шпинделя до поверхности направляющей колонны: 466 мм
• Расстояние от носка шпинделя до рабочего стола: 150 ~ 450 мм
• Размер стола (Д × Ш): 650 × 400 мм
• Макс. грузоподъёмность: 300 кг
• T-образные пазы (кол-во × ширина × шаг): 3 × 14 × 121 мм
• Скорость шпинделя: 20 000 об/мин
• Конус шпинделя: BT30
• Мощность шпиндельного мотора: 3,7 кВт (стд) / 5,5 кВт (опция)
• Ход на холостом ходу (X/Y/Z): 48 / 48 / 48 м/мин
• Подача при резании (X/Y/Z): 10 / 10 / 10 м/мин
• Емкость магазина инструментов: 21 инструмент
• Макс. диаметр/длина/вес инструмента: φ60 мм / 200 мм / 3 кг
• Макс. диаметр (полный/соседний): 60 / 80 мм
• Точность позиционирования (X/Y/Z): 0,008 мм
• Повторяемость (X/Y/Z): 0,005 мм
• Подача воздуха: 280 L/min при 6–8 бар
• Общая электрическая мощность: 15 KVA
• Объём бака СОЖ: 160 L
• Габариты машины (Д × Ш × В): 1880 × 2600 × 2700 мм
• Масса машины (прибл.): 3200 кг

Характеристики / технические спецификации

• Модель / серия: TC-540
• Размер стола: 650 × 400 мм
• Ходы X / Y / Z: 500 / 400 / 300 мм
• Макс. нагрузка: 300 кг
• Скорость шпинделя: 20 000 об/мин
• Конус шпинделя: BT30
• Мощность шпинделя: 3,7 кВт (стд) / 5,5 кВт (опц.)
• Ход на холостом ходу: 48 м/мин (X/Y/Z)
• Подача резания: 10 м/мин (X/Y/Z)
• Магазин инструментов: 21 позиции
• Макс. размер инструмента: φ60 мм / 200 мм / 3 кг
• Точность позиционирования: 0,008 мм; Повторяемость: 0,005 мм
• T-пазы: 3 × 14 × 121 мм
• Воздух: 280 L/min @ 6–8 bar
• Общая мощность: 15 KVA
• Ёмкость СОЖ: 160 L
• Габариты: 1880 × 2600 × 2700 мм
• Масса: прибл. 3200 кг
