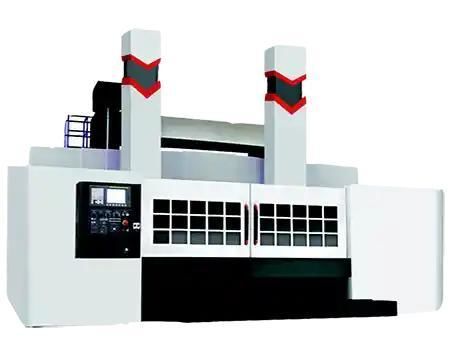

Токарно-фрезерный центр ЧПУ VSL

вертикальныйс двойной стойкойс роботизированным портиком

Обзор
CNC вертикальный токарно-фрезерный обрабатывающий центр с двойной колонной VSL объединяет в себе токарную, фрезерную, расточную, сверлильную, резьбонарезную, разверточную и шлифовальную операции в одной установке для крупных и сложных деталей. Предназначен для отраслей: аэрокосмической, автомобильной, судостроения, энергетики и изготовления пресс-форм; двойная колонная конструкция обеспечивает жёсткость и грузоподъёмность, а точные электрические шпиндели и современное CNC-управление обеспечивают стабильную длительную работу.

Ключевые особенности

• Многооперационный цикл: Токарная, фрезерная, расточная, сверлильная, нарезка резьбы, развертка и шлифование в одной установке для уменьшения операций по перемещению и наладки.
• Высокоточные подшипники стола/шпинделя: Двухрядные цилиндрические роликовые подшипники для радиальной опоры и крупные упорные подшипники для осевого направления, обеспечивающие стабильное и точное вращение.
• Функция индексирования C-axis: Устраняет зазоры в зубчатых передачах, обеспечивает позиционирование оси C с точностью ±0,001° для высокоточной обработки.
• Фрезерная головка с электрическим шпинделем: Шпиндели с высоким крутящим моментом и низким уровнем шума, с водяным охлаждением для температурной стабильности при длительных циклах.
• Современное CNC-управление: Siemens 840DSl (пример) для точной интерполяции и интеграции с автоматическими инструментальными магазинами.

Рекомендуемые конфигурации

• Варианты шпинделя: Высокоскоростной электрический шпиндель, опциональная двойная система шпинделей, инструментальная турель с приводом по оси Y.
• Инструментальная система: Сервоинструментальная турель с компенсацией инструмента и опции автоматического инструмента.
• Системы зажима: Гидравлические, пневматические, механические или магнитные зажимы.
• Система подачи и привода: Линейные приводы, шарико-винтовые передачи и серводвигатели.
• Охлаждение и смазка: Варианты внутренних, внешних и высоконапорных систем охлаждения.
• Системы управления: Поддержка FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi и других высокопроизводительных CNC-платформ.
• Другие опции: Интеграция робота, датчики Renishaw (OMP60 для заготовки, TS27R для установки инструмента), цепной конвейер для стружки, сборщик масляного тумана.

Пример применения

• Клиент: Производитель тяжёлого оборудования — Германия.
• Сценарий использования: Обработка крупных сложных компонентов, например корпусов турбин и блоков двигателя.
• Конфигурация: VSL с автоматическим магазином инструмента, угловой фрезерной головкой и гидравлической станцией.
• Результаты: Достигнуты жёсткие допуски (сообщено ±0,005 мм для крупных деталей), сокращение времени обработки примерно на 25% благодаря многооперационной обработке и автоматизации инструментов, улучшенная чистота поверхности и снижение износа инструмента за счёт оптимизированного охлаждения и стабильной работы шпинделя.
• Отзыв клиента: Обрабатывающий центр VSL значительно повысил нашу способность обрабатывать крупные сложные детали, увеличив эффективность и качество продукции.

Производительность и эксплуатация

• Спроектирован для тяжёлой обработки и крупногабаритных заготовок с высокой жёсткостью благодаря двойной колонной конструкции.
• Электрический шпиндель с водяным охлаждением обеспечивает температурную стабильность при длительных циклах обработки.
• Интуитивный интерфейс CNC облегчает эксплуатацию; операторы достигают квалификации при соответствующем обучении.
• Доступна настройка параметров: скорость шпинделя, мощность двигателя, ход обработки и другие параметры.

Технические характеристики

• Максимальный диаметр токарной обработки (детали продукта): Ø6300 мм.
• Максимальный оборотный диаметр (детали продукта): Ø6300 мм.
• Максимальная высота заготовки (детали продукта): 4000 мм.
• FAQ / заявленная производительность: диаметр обработки до 6000 мм; максимальная высота заготовки 2500 мм; обработка заготовок до 30 тонн (значения могут отличаться между FAQ и страницей продукта).
• Точность позиционирования оси C: ±0,001° (функция индексирования).
• Пример системы управления: Siemens 840DSl.
• Характеристики шпинделя: электрические шпиндели с высоким крутящим моментом, водяное охлаждение для температурной стабильности, низкий уровень шума.
• Рекомендуемые инструмент и зажимы: серво турель, гидравлические/пневматические/механические/магнитные зажимы.
