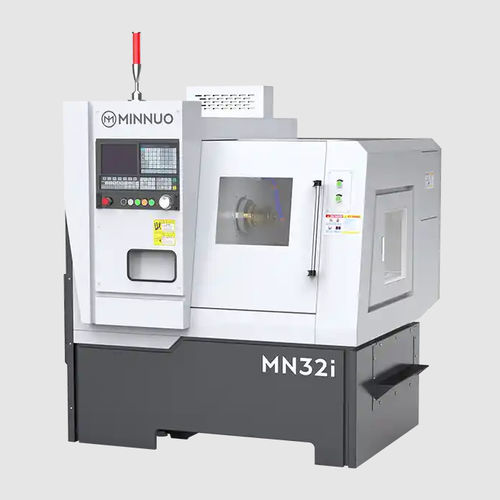

Токарный станок ЧПУ MN32i

горизонтальный2 осиплоскостной

Обзор MN32i — компактный, высокожесткий плоскошпиндельный CNC токарный станок, предназначенный для обработки прутковых и дисковых деталей. Обеспечивает точное точение при максимальном пропуске прутка Ø39 мм и максимальном диаметре обработки до Ø320 мм. При ходах X = 280 мм и Z = 330 мм MN32i обеспечивает стабильную работу, длительный ресурс инструмента и высокую производительность при минимальной занимаемой площади.

Детали модели

• Макс. пропуск прутка: 39 мм
• Макс. диаметр обработки (диск): 320 мм
• Ход по оси X: 280 мм
• Ход по оси Z: 330 мм

Ключевые особенности

• Макс. пропуск прутка Ø39 мм: Подходит для подачи малых валов, штифтов и соединительных деталей с использованием прутковых податчиков.
• Макс. диаметр точения Ø320 мм: Позволяет обрабатывать более широкие дисковые компоненты и фланцы в конструкции с плоским станинным расположением.
• Диапазон ходов: X = 280 мм / Z = 330 мм: Поддерживает компактные и эффективные операции для мелких и средних заготовок.
• Плоская станина с мощным зажимом: Повышает жесткость для прутковой подачи и операций точения с большими усилиями.
• Высокоскоростная сервоприводная револьверная головка: Обеспечивает быстрый смен инструментов для многоступенчатых операций и коротких циклов.

Рекомендуемые конфигурации

• Шпиндель: Варианты высокоточных шпинделей (SKF, NSK), центр-вывод water-шпиндель, гидравлический шпиндель
• Привод: Серводвигатель, линейный моторный привод для повышенной точности и скорости
• Автоматизация: Автоматическая смена инструментов (ATC), автоматическая загрузка/разгрузка, интеграция робототехнического манипулятора
• Револьвер: Электрический револьвер, серво револьвер, револьвер с приводом по оси Y, вертикальный электрический инструментальный держатель
• Система охлаждения: Система высоконапорного охлаждения, встроенное охлаждение
• CNC-система: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi и др.
• Измерение и мониторинг: Обнаружение поломки инструмента, датчик детали Renishaw OMP60, контактный измеритель инструмента Renishaw TS27R
• Другие опции: Гидравлические/пневматические патроны/цанги, защитные кожухи, цепной транспортер стружки, сборщик масляного тумана

Пример применения

• Клиент: Производитель крепежа (Восточная Европа)
• Деталь: Головка болта из легированной стали, Ø36 мм × 45 мм
• Сборка: MN32i + податчик прутка + 8-позиционный серво револьвер
• Результаты: 12-часовая неуправляемая смена производства, допуски в пределах ±0,005 мм, чистая нарезка резьбы с минимальными заусенцами, время цикла на деталь: 28 секунд

Характеристики / технические спецификации

• Макс. диаметр обработки над станиной: 320 мм
• Макс. диаметр обработки над суппортом: 70 мм
• Макс. длина обработки: 280 мм
• Макс. пропуск прутка: 39 мм
• Макс. диаметр обработки (диск): 320 мм
• Носок шпинделя: A2-5 (GB59001)
• Просверловка шпинделя: 48 мм
• Частота вращения шпинделя: 50 - 4000 об/мин (бесступенчатое регулирование скорости)
• Мощность шпиндельного двигателя: 3,7 кВт
• Тип патрона: Гидравлические цанги/патроны
• Размер патрона: 6 дюймов
• Быстрый ход по оси X: 24 м/мин
• Быстрый ход по оси Z: 24 м/мин
• Крутящий момент серводвигателя оси X: 4 N·m
• Крутящий момент серводвигателя оси Z: 4 N·m
• Ход оси X: 280 мм
• Ход оси Z: 330 мм
• Тип направляющих: рельсы
• Тип суппорта/держателя инструмента: лопаточный
• Размер хвостовика инструмента: 20×20 / 025 mm
• Номинальная суммарная мощность: 6 kW
• Номинальный суммарный ток: 13 A
• Масса нетто: 1400 kg
• Габариты станка (Д×Ш×В): 1620 × 1420 × 1700 mm
