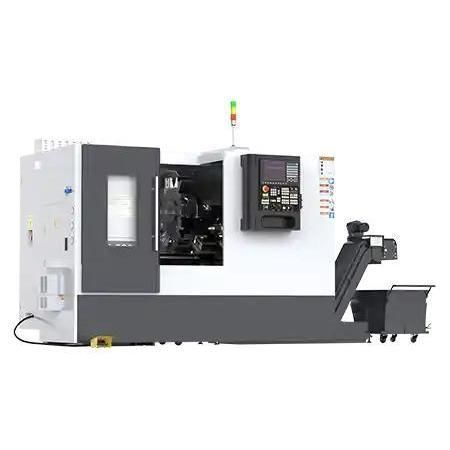

Токарный станок ЧПУ MN500L

горизонтальный2 осинаклонная станина

Обзор
MN500L — компактный наклонный токарный станок с ЧПУ, оптимизированный для точной обработки прутковых и дисковых деталей. Поддерживает максимальную подачу прутка Ø50 мм, максимальный диаметр точения Ø320 мм и ходы X: 200 мм / Z: 580 мм, обеспечивая точное и повторяемое производство при небольшой занимаемой площади.

Данные модели

• Ход по оси X: 200 мм
• Ход по оси Z: 580 мм
• Макс. диаметр прутка: 50 мм
• Макс. диаметр обработки (пластина): 320 мм

Ключевые характеристики

• Обработка прутка до Ø50 мм: Подходит для автоматического производства валов, втулок, болтов, крепежа и гидравлических соединений.
• Макс. диаметр точения Ø320 мм: Позволяет выполнять торцевую обработку и обработку дисковых деталей без смены станка.
• Компактные ходы X = 200 мм / Z = 580 мм: Обеспечивают точное перемещение и быструю реакцию для мелко- и среднегабаритных деталей.
• Высокая жесткость конструкции: Моноблочная кровать с ребрами для демпфирования вибраций и тепловой стабильности.
• Готовность к автоматизации: Совместим с прутковыми загрузчиками, ловителями деталей и роботизированными системами загрузки.

Рекомендуемые конфигурации

• Конфигурация шпинделя: Высокоскоростной электрический шпиндель, опция двойного шпинделя, приводные инструменты по оси Y (опционально)
• Инструментальная система: Серводеревня, компенсация инструмента
• Система зажима: Гидравлические, пневматические, механические или магнитные патроны
• Система привода и подачи: Линейные приводы, шарико-винтовые пары, серводвигатели
• Охлаждение и смазка: Внутренние/внешние и опции высоконапорного охлаждения
• Совместимость системы управления: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi и др.
• Другие опции: Робот-манипулятор, датчик Renishaw, цепной конвейер для стружки, масляный туманоуловитель

Пример применения

• Клиент: Европейский завод автоконнекторов
• Изделие: Корпус коннектора из углеродистой стали Ø48 мм × 60 мм
• Сборка: MN500L с прутковым питателем, 12-станционной турелью и управлением FANUC (пример)
• Результаты: Полностью автоматизированное прутковое производство; концентричность в пределах ±0,005 мм; шероховатость поверхности Ra ≤ 1,0 µm на обработанной поверхности

Характеристики продукта (табличный вид)

• Модель: 235LANCEN
• Макс. диаметр над станиной: 460 мм
• Макс. диаметр над стороной: 260 мм
• Макс. длина заготовки: 550 мм
• Макс. диаметр прутка: 50 мм
• Макс. диаметр обработки (пластина): 320 мм
• Носок шпинделя: A2-6 (GB59001)
• Просверловка шпинделя: 65 мм
• Скорость шпинделя: 4 000 об/мин
• Режим переключения шпинделя: бесступенчатое регулирование скорости
• Мощность двигателя шпинделя: 15 кВт
• Тип патрона: гидравлический патрон (8")
• Быстрый ход по X: 30 м/мин
• Быстрый ход по Z: 36 м/мин
• Крутящий момент сервоприводов X/Z: 12 N·m
• Тип направляющих: рельсы
• Тип турели: Горизонтальная 12 станций
• Размер державки инструмента: 25 × 25 мм
• Задняя бабка: гидравлическая, диаметр хвостовика 65 мм, ход 80 мм, конус MT4
• Общая номинальная мощность: 20 кВт
• Масса нетто прибл.: 2600 кг
• Габариты станка (Д×Ш×В): 3700 × 1750 × 1750 мм

Технические характеристики

• Модель: MN500L
• Тип машины: Наклонный/Schrägbett CNC токарный станок
• Вместимость прутка: Ø50 мм
• Макс. диаметр точения (пластина): Ø320 мм
• Ход по X: 200 мм
• Ход по Z: 580 мм
• Макс. скорость шпинделя: 4 000 rpm
• Мощность шпиндельного двигателя: 15 кВт
• Общая номинальная мощность: 20 кВт
• Патрон: 8" гидравлический патрон
• Турель: горизонтальная 12 станций
• Державка инструмента: 25 × 25 мм
• Задняя бабка: гидравлическая, диаметр хвостовика 65 мм, ход 80 мм, конус MT4
• Быстрые подачи: X 30 м/мин, Z 36 м/мин
• Просверловка шпинделя: 65 мм
• Направление: рельсы
• Примерный вес нетто: 2600 кг
• Площадь установки (Д×Ш×В): 3700 × 1750 × 1750 мм
